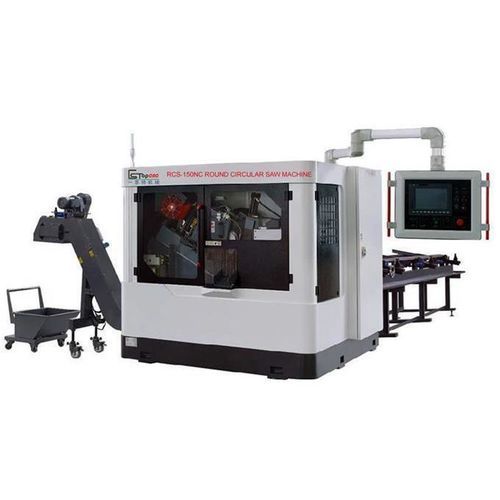

电动切断锯 RCS-150NC

液压用于金属用于钢材

RCS-150NC 圆锯机 — 概述

切割能力
圆棒：50–150 mm
角钢：50–105 mm
圆管：50–150 mm
方管：50–105 mm

锯头 / 主轴
TCT 锯片：Φ460 × 2.7t
锯片转速：30–125 rpm（可变）
锯片除屑：圆形刷

电机与驱动
主轴驱动电机：30 kW（次要规格：18.5 kW / 25 Hp / 4p）
交流伺服电机 — 锯头：5.0 kW
交流伺服电机 — 送料装置：2.0 kW
液压驱动电机：3.7 HP / 4p

液压系统
驱动压力：70 kg/cm²（7 MPa）
液压油箱容量：150 L

空气压力装置
工作压力：4–6 kg/cm²（55–85 psi）

定长送料机构（GFC）
端部切断：2–99 mm
最小残料长度：85 + δ mm
工件送料长度（单次）：780 mm

机器尺寸与重量
尺寸（长 × 宽 × 高）：7133 × 3602 × 2800 mm
重量：5800 kg

主要部件
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

技术特性 / 规格

• 切割能力：圆棒 50–150 mm；角钢 50–105 mm；圆管 50–150 mm；方管 50–105 mm。
• 锯片：TCT Φ460 × 2.7t；转速可变 30–125 rpm；切屑由圆刷清除。
• 主轴驱动电机：30 kW（备用规格 18.5 kW / 25 Hp / 4p）。
• 伺服电机：锯头 5.0 kW；送料装置 2.0 kW；液压驱动电机 3.7 HP / 4p。
• 液压系统：工作压力 70 kg/cm²（7 MPa）；油箱容量 150 L。
• 气源：工作范围 4–6 kg/cm²（55–85 psi）。
• 定长送料（GFC）：端部切断 2–99 mm；最小残料 85+δ mm；单次送料长度 780 mm。
• 机器尺寸（L×W×H）：7133 × 3602 × 2800 mm；重量：5800 kg。
• 关键零部件由国际品牌供应（Mitsubishi、Siemens、Yuken、Kanefusa/Tenryu 等）。
