电动切断锯 PCS-1000NC用于金属用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 动力来源
- 电动
- 切割质料
- 用于金属, 用于钢材
- 圆盘锯直径
500 mm
(20 in)
产品介绍
产品概述

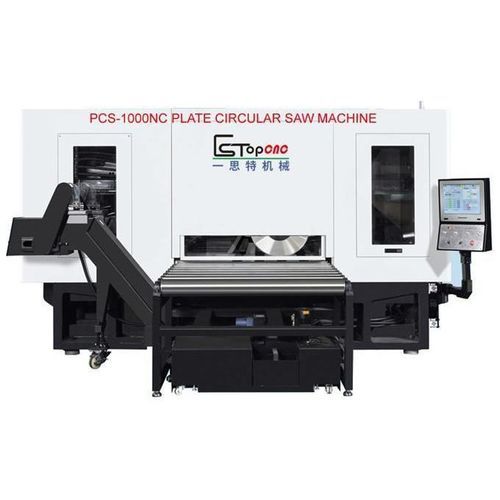

PCS-1000NC为CNC钢板圆锯，适用于钢板的高速切割。设备集成自动送料、可调切割尺寸及输送装置，支持连续或循环生产。
主要技术参数
主要部件
适用场景与操作说明
PCS-1000NC为CNC钢板圆锯，适用于钢板的高速切割。设备集成自动送料、可调切割尺寸及输送装置，支持连续或循环生产。
主要技术参数
- 型号：PCS-1000NC
- 机型：CNC钢板圆锯（高速锯）
- 控制轴数：2
- 切割厚度：20–100 mm
- 切割宽度：380–1000 mm
- 切割长度：140–1000 mm
- 自动送料长度：4000 mm（可循环多次）
- 主轴转速：50–250 rpm（无级变速）
- 主轴功率：11/15 kW
- 锯片直径：500 mm
- X/Z轴电机功率：4.5 kW / 3.7 kW
- X/Z自动进给速度：100–350 mm/min
- X/Z快速移动：6.5 m/min
- 平行度：≤0.15 mm
- 尺寸精度：±0.1 mm / 300 mm
- 液压油箱容积：30 L
- 润滑油箱容积：3 L
- 电源/总功率：380V/220V，25 kW
- 整机净重：13 t
- 占地（长×宽×高）：6000 × 3500 × 2200 mm
- 冷却系统：水冷
- 气压要求：0.6 MPa
- 自动运行方式：单次/多次
- 输送机长度：3000 mm
- 活动床最大载重：3500 kg
- 关键部件：台湾球螺杆与导轨、台湾TPI轴承、台湾JK数控系统、台湾TK伺服电机、ES-TOP主轴、施耐德电气元件
主要部件
- 球螺杆：2（台湾）— 精密传动、耐磨
- 导轨：2（台湾）— 线性运动稳定性
- 主轴：1（ES-TOP）— 低噪声、高刚性
- 防护单元（Organ）：2（国内）— 防尘，保护导轨与球螺杆
- 底座铸件：1（HT300）— 尺寸稳定
- 自动润滑单元：1（国内）— 电子自润滑、定量供油
- 油管：2（国内）— 铝管
- 轴承：台湾TPI — 精密轴承
- 数控系统：1（JK 台湾）— 数控控制单元
- 伺服电机：2（TK 台湾）— 轴驱动电机
- 主轴电机：1（MK/CTB）— 变速主轴驱动
- 交流接触器 / 继电器：各1（Schneider）— 电气保护与控制
适用场景与操作说明
- 用于生产线、车间和钢材服务中心的钢板切割
- 自动送料与输送机支持连续生产
- 可调切割尺寸适用于批量与多种规格零件
- 需配备380V/220V电源及0.6 MPa压缩空气
- 安装需平整基础及起重设备（整机净重13 t）
