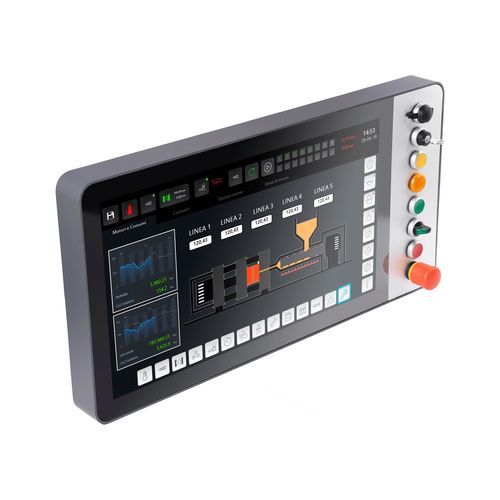

TFT显示器 ERGO series

感应电容多触点触摸屏电容触摸屏式

概述
面向工业HMI应用的平板一体化机器控制站。ERGO IPC FLAT支持横向和纵向安装，可容纳多达8个控制与显示单元。可作为集成面板PC或作为具有IP65前面防护的显示器使用。

特性

• 集成HMI平台，支持全屏浏览器可视化。
• 主显示：21.5" 真平面电容投射式多点触控，1920x1080，300 cd/m²，背光寿命50k小时。
• 可定制布局，支持12.1" 软触键盘和额外12.1" 显示区域。
• 标准22 mm机械I/O按键；可扩展至8个按键拓展。
• CPU选项：x86（Intel Atom/Celeron/Core）或基于Linux的i.MX6 ARM。
• VESA 100安装；支持横/纵向快速安装；提供平板和120°人体工学版本。
• 前面防护等级IP65；工作温度0…+50 °C；存储温度-20…+65 °C；90%非冷凝湿度。

型号 / 对比
PC Control ERGO222：基于PC的控制平台，支持多种Intel CPU选项并可选配12" HMI键盘。Monitor ERGO322：显示器版本，带DVI/VGA输入并可选配键盘触控。主要区别：ERGO222侧重嵌入式PC控制和扩展I/O；ERGO322侧重显示器使用与画面显示功能。

通用 / 机械 & 环境
面框 / 机箱：铝制面框 / 钣金钢制机箱。安装：纵向与横向。VESA：100。电源：PC Control 15–36 VDC；Monitor 18–30 VDC。典型功耗：PC主机45–50 W（+24 W键盘）；Monitor 40 W（+24 W键盘）。认证：CE。

显示 / 触控 / 视频
显示：21.5" TFT LED 1920x1080，300 cd/m²，5000:1对比度，50k小时背光寿命。触控：电容投射式多点触控；可选全玻璃面板。视频输入根据配置不同（VGA/DP/HDMI/DVI）。

计算 / 接口
操作系统（PC Control）：Windows 7 / Windows 10 / WES7；ARM变体可选Linux。CPU示例：J1900、J3455、Celeron J6412、Intel Core i3/i5/i7（无风扇方案）。内存/存储：从板载4GB到最高32GB；内部HDD/SSD选项（HDD最小500GB / SSD最小128GB）。I/O：多路USB 2.0/3.0端口、RS232/RS485配置、双千兆以太网、以及可配置的视频输出。

按钮扩展
最多支持8个22mm按钮、急停、开关、USB、RFID等I/O扩展，便于机器集成。

技术规格

• 支持触控UI和全屏浏览器可视化的一体化平台。
• 主显示：21.5" 多点触控，1920x1080，300 cd/m²，5000:1对比度，50k小时背光寿命。
• 触控：电容投射式多点触控；可选全玻璃面板。
• 机械：铝制面框、钣金钢制机箱、VESA 100；支持纵/横安装。
• 防护与环境：前面IP65；工作0…+50 °C；存储-20…+65 °C；90%非冷凝。
• 电源：PC Control 15–36 VDC；Monitor 18–30 VDC；典型功耗如上所示。
• 操作系统支持：Windows 7/10/WES7及ARM平台Linux。
• CPU：Atom/Celeron及Intel Core无风扇选项以满足性能需求。
• 内存与存储：4GB–32GB可配置；内部HDD/SSD选项。
• I/O：根据配置提供USB、串口、以太网及各类视频输出。
• 认证：CE。
