感应电容显示器 ERGO series

多触点触摸屏PCT触摸屏工业

概述

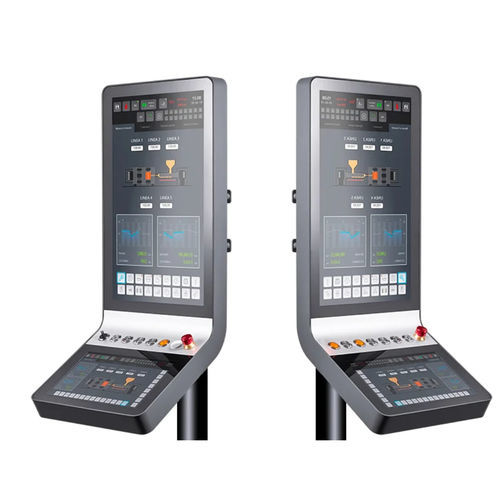

ERGO MONITOR 120 是一款工业操作站，配备 21.5” 投射电容式多点触控主显示，适用于机器控制的纵向安装。可配置多达 8 个 22 mm 操作元件，以及可选的 12.1” 二级触控键盘。

产品系列
ERGO Monitor 系列：集成显示器，支持可选键盘扩展和可配置控制模块，面向工业 HMI 应用。

主要功能

• 主显示：21.5” 真平面投射电容多点触控，1920×1080，300 cd/m²，5000:1 对比度
• 可选第二显示：12.1” 真平面投射电容触控，1280×800，400 cd/m²
• 支持纵向和横向安装；纵向安装符合 VESA 100 标准

• 最多支持 8 × 22 mm 按钮/扩展（开关、急停、USB、RFID 等）
• 显示器/PC 型号可提供 DVI、VGA、HDMI 或 DP 输出，并配有用于触控的 USB‑B
• 前面防护等级 IP65；工作温度 0…+50 °C；存储 −20…+65 °C

连接与扩展

• 以太网：双 1 Gb RJ45（取决于 CPU/模块）
• USB：后置 USB 2.0/3.0 接口及用于触控的 USB‑B
• 视频：根据所选 CPU/模块支持 DVI、VGA、HDMI 或 DisplayPort

技术规格（摘要）

• 电源：15–36 VDC（PC 版本）或 18–30 VDC（显示器版本）
• 典型功耗：≈40 W（显示器）或 45–50 W（PC 基座）+ 显示键盘最高 24 W
• 防护：IP65（前面）；认证：CE
• 存储/驱动：HDD ≥ 500 GB 或 SSD ≥ 128 GB（可配置）

配置与选项

• 多种无风扇 CPU 可选：Celeron J1900 / J3455E / J6412；Intel Core i3 / i5 / i7 系列
• 内存：根据 CPU 从 4 GB 板载至最高 32 GB
• 显示键盘：12.1” 电容 HMI 键盘，支持 HTML5 浏览器

应用与说明

• 用于工业 HMI、机器控制面板、操作员站和嵌入式自动化系统
• 支持纵向与横向安装；I/O 与 CPU 选项可根据应用需求配置
