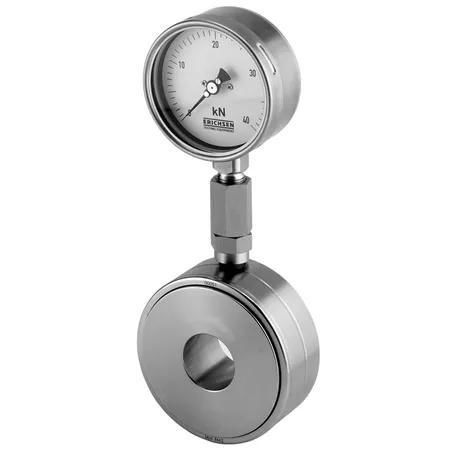

压缩式测力传感器 Model 844

环形模拟用于轴承

概述
用于轴向和轴承力测量的紧凑型环形测力计。

技术说明
ERICHSEN的力测量仪器通过将作用在活塞上的力以液压方式传递所得压力显示在以牛顿刻度的指示器上。主要用于静态测量相对于额定载荷的力上升时间应不少于1秒以避免损坏指示器。伴随的冲击可用适当的节流器进行阻尼。所有测力计均为不锈钢制造。

适用领域
当需要轴穿过测量装置时推荐使用844系列测力计。该系列专为轴向力和轴承力的长期监测而设计配备直径100 mm的高精度指针表盘并具有零点补偿。通过相应附件可在远端显示测量值并通过压力量变换器将数据传输至PHYSIMETER ® 906 MC-E和906 USB。

结构

• 基础版"A"指示器通过螺纹连接直接安装在测力计上。
• 加强版"B"测量仪通过高压软管或毛细管与压力表相连。

交付范围

• 型号844基础版"A"
• 标配管道节流器
• 制造商检验证书 M

附件示例

• 为833和844型号提供最大指针装置 - 需额外付费订购号05770132

技术规格

• 被测量力
• 作用方向压缩
• 测量原理液压式
