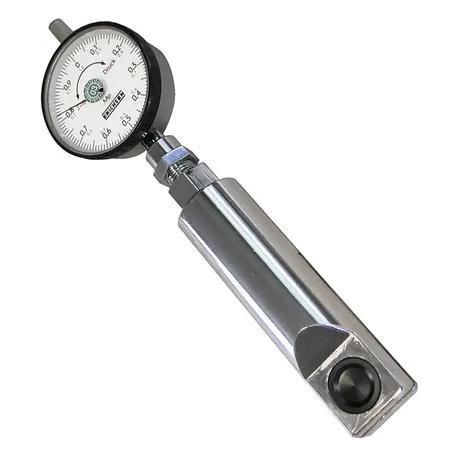

拉伸压缩测力传感器 Model 835

柱式模拟小型

技术说明
835系列点式力传感器用于测量静态的压缩力和拉伸力。该设备为机械式仪表适用于采用简单测量方法进行临时力检测且要求较好精度的场合。低矮的力作用点设计便于在其它体积更大的仪器无法使用的狭小空间内使用例如用于测量和监控点焊机的电极压力。

结构与工作原理
施加在接触点的力使开槽变形驱动带圆锥传感器的精密研磨测针横向移动从而带动指针式测量表指示。压缩力顺时针显示拉伸力逆时针显示。

特殊版本
可根据特定应用定制例如用于测量不断走丝的拉力或配备张力卸扣以按规定张力敷设架空线路等。

交付范围

• 点式力传感器型号 835
• 厂家检验证书 M

技术规格

• 可用测试力值500 N、2 kN、5 kN、10 kN
• 测量原理机械式
• 有效方向压缩
• 显示装置精密指针式测量表可按不同方向安装刻度盘可旋转以实现零点校正
• 表面处理高光镀铬
• 测量量力
• 净重约 0.45 kg
• 测量不确定度± 2 %相对于量程终值

主要特点

• 适用于静态力测量的紧凑低型机械式传感器
• 具有零点调节功能的精密指针式显示便于读取
• 可提供针对特殊测量任务的定制版本
