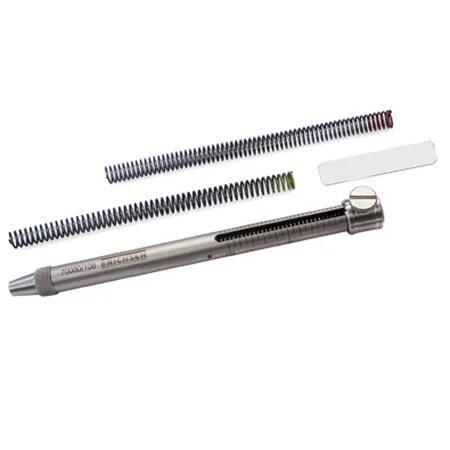

耐刮伤硬度计 Model 318

手动便携式便携式

简要说明
硬度测试笔 型号318用于评估表面保护层的抗划伤性能并测量油漆、塑料涂层及类似表面饰面的硬度等级。体积小、便携可在平面或曲面上直接使用。另有四种不同的测试头可选单独销售。三档力值范围最高可达20 N。

技术说明
型号318 / 318S / 318C用于测量表面保护层的硬度。这些测试仪可在生产过程中实现对表面保护层的快速、简便的质量控制。该设备最初由Robert Bosch GmbH开发由ERICHSEN制造可将硬度等级以数值形式确定、记录和传达。

使用1号、2号和3号测试头的测试程序
硬度测试笔的操作简单用滑块设定估计或已知的弹簧张力。将仪器竖直保持将笔尖放在测试表面上以约10 mm/s的速度画出5至10 mm长的线条。笔尖应留下肉眼刚能看到的划痕。若弹簧压力过大划痕明显若过小则无划痕出现。滑块锁定后所固定的施加力以牛顿为单位标示。

压力范围三条刻度

• 0 - 3 N蓝色标记
• 0 - 10 N红色标记
• 0 - 20 N黄色标记

各压力范围的弹簧按颜色编码对应的刻度也以相同颜色标示。

关于导向与试验头的说明
为获得有效结果测试笔需平稳导向。过大的压力或试验头边缘不够光滑可能会留下误导性痕迹影响结果或增加判读难度。边缘粗糙的仿制品会导致不可靠的结果。

使用4号测试头的测试程序
4号测试头Opel直径0.5 mm具有特殊的尖端几何形状长度比其他标记针约长15 mm。为确保预设的测试力测试过程中需将测试头压入测试笔约5 mm并保持。

标准

• DIN 55 656
• Van Laar
• Bosch
• ISO 1518
• Opel

技术参数

• 驱动方式手动
• 测试力0-20 N
• 直径16 mm
• 总体长度160 mm
• 4号测试头弹簧钢具有特殊尖端几何形状
• 划痕剖面Van Laar、Bosch、ISO、Opel
• 压缩弹簧弹簧钢
• 便携/固定便携
• 1、2、3号测试头硬质合金球

配件示例
测试头1、2、3、4号、各力范围的备用弹簧、卡盘适配器滚动式、携带/操作配件及校准证书可另行购买。

特性 / 规格

• 型号Model 318
• 制造商ERICHSEN
• 测试力范围0 - 20 N三档可选0-3 N、0-10 N、0-20 N
• 直径16 mm
• 总长160 mm
• 净重约250 g
• 测试头材料硬质合金球1–3号特殊几何形状的弹簧钢4号
• 压缩弹簧弹簧钢按颜色编码
• 便携性是
• 引用标准DIN 55 656、Van Laar、Bosch、ISO 1518、Opel
