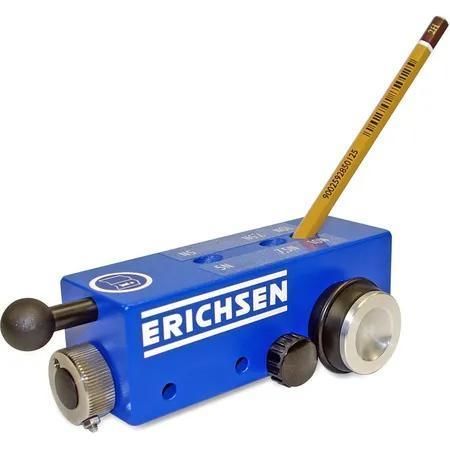

耐刮伤硬度计 Model 293

手动便携式用于塑料

简要说明
按 Wolf‑Wilborn 铅笔硬度法，包含17支铅笔（6B–9H）。三档可选试验力：5 N / 7.5 N / 10 N。

技术说明
TriForcePencil 293 简化了按 Wolf‑Wilborn 进行的铅笔硬度试验操作，并可保证规定的试验力和试验角度。导向装置便于手持并消除了手动对施加载荷的影响。配重块设有三个铅笔夹，利用杠杆原理将相应试验力施加到铅笔尖端。通过带距离顶的旋转调节螺钉可舒适地设置铅笔的突出高度。车轮罩上的凹形握槽在将装置滑动于被测表面时提供良好握持。该划痕硬度仪以塑料盒包装提供。

用途与适用
铅笔法属于划痕硬度判定方法之一，是一种用于检测表面对划伤和锐边磨损抵抗力的简便快速方法。该方法适用于生产过程中的在线检测，例如带材涂层。三档试验力（5 N / 7.5 N / 10 N）的配置相比于仅有单一试验力的设备提供了更多可变选项。

试验原理
将不同硬度等级的铅笔以45°角并按选定力值（5 N、7.5 N 或 10 N，±0.1 N）划过试验表面。铅笔硬度由两支使用的铅笔来确定：较软者仍在表面留痕，而下一硬度的铅笔则在表面形成可感知的划痕。

试验操作（步骤）

• 将木质外壳后退约5 mm，使石墨芯突出约5 mm；使用专用削笔器。
• 在400号砂纸上将石墨芯磨成锐边平面，保持铅笔垂直。
• 将 TriForcePencil 293 放置于平坦表面，取下固定螺钉。
• 将带距离顶的调节螺钉向下旋以设定高度间距（10 mm）。
• 将已准备的铅笔插入所选力范围的导向孔中。
• 装入固定螺钉以固定铅笔；旋回调节螺钉。
• 将装置放置，使车轮先接触表面，然后铅笔尖接触；以约10 cm/s 的速度缓慢朝铅笔尖方向滑动装置。

注意事项
应区分仅在薄膜上留下笔迹与实际压入；必要时可用湿海绵或软橡皮擦进行校验。适当的铅笔硬度需通过经验确定；建议从中软/中性类型开始。高着色且含鳞片状颜料的涂层不适合此项试验。

参考等级 / 证书
型号293 随附制造商检验证书 M（出厂校准）。证书中包含的信息例如：

• 压载重量（试验载荷）的标称值与实测值
• 所用检验器具及其校准状态
• 产品标识
• 日期
• 检验员姓名

包装清单

• 划痕硬度测试仪 TriForcePencil 293
• 17 支标准铅笔（硬度等级 6B 至 9H）
• 1 个专用削笔器
• 1 张砂纸
• 塑料收纳箱

特性 / 技术参数

• 驱动：手动
• 试验力：5–10 N（可选 5 N / 7.5 N / 10 N；±0.1 N）
• 便携 / 固定：便携式
• 包装清单：17 支标准铅笔（6B–9H）、专用削笔器、1 张砂纸、塑料收纳箱
