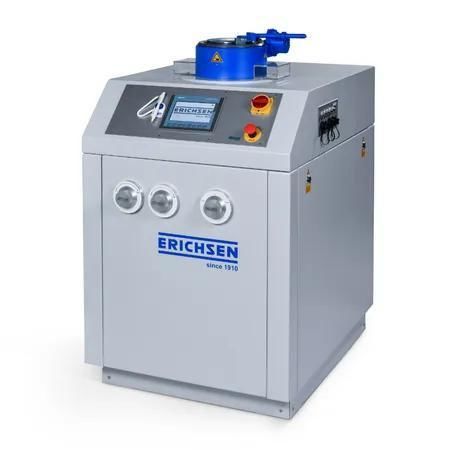

多参数试验机 Model 242-Basic

形变全自动PLC控制

Model 242-Basic 为全自动电液驱动压凹（Erichsen cupping）与深拉伸试验机，用于评估涂层铁及有色金属薄板的延展性，最大拉力200 kN。

概述
该机用于测试卷材涂层、喷漆、塑料涂层或镀锌材料，配备数字显示用于读取拉力、压边力和拉伸冲头行程。适用于常规质量检验及研发用途，可通过再拉伸和筋状试验等方式强化试验条件。

适用范围
Model 242-Basic 用于执行 Erichsen 压凹和深拉伸杯试验，以验证表面涂层在热成形和深冲等三维变形过程中是否完好。适用于板材厚度0.2 mm至4.0 mm（基于材料抗拉强度400 N/mm²；抗拉强度较高/较低时最大可拉伸厚度需相应减少/增加）。

用途

• 通过在生产与过程控制中持续监测涂层质量，降低报废率。
• 通过压凹或深拉伸杯试验对来料进行即时分选，无需特殊试样准备即可确认是否符合规定性能。
• 电液驱动结构保证低磨损运行、试验结果高精度以及低维护和运行成本。

交付范围

• 压凹及深拉伸杯试验机，Model 242-Basic
• 使用说明书
• 制造商试验证书 M

标准

• DIN EN ISO 1520
• DIN EN 13523-6

特性 / 技术规格

• 驱动：电液驱动
• 主要试验：Erichsen 压凹与深拉伸试验
• 电源：400 V，三相，50 Hz
• 最大拉力：200 kN
• 拉伸速度：最高 800 mm/min（典型值约 500 mm/min）
• 压边力：0.5 - 30 kN 及 10 - 100 kN（两档）
• 所需功率（约）：3.0 kW
• 冲切（冲头）力，最大：265 kN
• 压边行程（约）：38 mm
• 拉伸冲头行程（约）：80 mm
• 板材插入开口，最大宽度：125 mm
• 尺寸（约 H x W x D）：1320 mm x 810 mm x 1100 mm
• 净重（约）：600 kg
• 附加功能：用于力和行程的数字显示；便于快速换模的集成试验组件可及性；一次操作完成冲切、拉伸和杯体顶出
