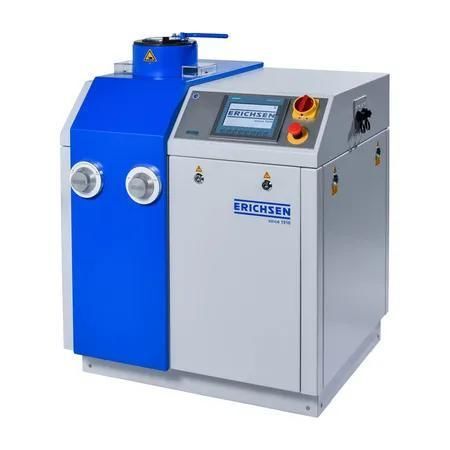

多参数试验机 Model 212

形变全自动PLC控制

全自动电动液压凹痕（Erichsen）与深拉杯试验机，用于评估涂层钢板及非铁金属板材的延展性。

适用范围
用于对涂层板材（如卷材涂层、油漆、塑料涂层或电镀材料）进行Erichsen凹痕和深拉杯试验。适用板厚约0.1 mm至3.0 mm（基于材料抗拉强度400 N/mm²）；最大可拉伸厚度随材料抗拉强度变化。支持二次拉伸（使用较小模具/冲头的再拉伸），可与凸缘试验设备（Model 227）组合，以加强涂层破坏测试。

用途

• 通过在生产和过程控制中监测涂层性能，降低产线报废率。
• 对来料进行Erichsen或深拉试验以立即分选，无需特殊样品制备即可验证材料特性。
• 电动液压驱动与坚固结构确保耐磨运行、高试验精度及低维护成本。

结构
采用坚固钢板机壳，内置试验组件（试验缸与工作活塞、板材压紧板和模具）。所有部件外部可达，便于快速更换工装。工艺流程设计可在一次自动循环中完成落料、成形和杯体推出。操作界面按人体工程学布置于控制面板上。

交付范围

• 凹痕与深拉杯试验机，Model 212
• 符合 DIN EN ISO 1520 的试验工装
• 使用说明书
• 制造商出具的检验证明书 M

标准

• DIN EN ISO 1520
• DIN EN 13523-6

技术参数

• 型号: Model 212
• 订货号: 01780431
• 驱动: 电动液压
• 试验类型: Erichsen凹痕试验、深拉试验
• 电源: 3L/N/PE AC 400 V 50 Hz, 2.2 kW
• 最大拉伸力: 120 kN
• 拉伸速度: 770 mm/min
• 外形尺寸（约 H x W x D）: 1100 mm x 900 mm x 800 mm
• 净重（约）: 470 kg
• 冲裁力，最大: 200 kN
• 压板力，最大: 45 kN
• 压板行程（约）: 35 mm
• 拉伸冲头行程（约）: 60 mm
• 板材插入开口，最大宽度: 110 mm
