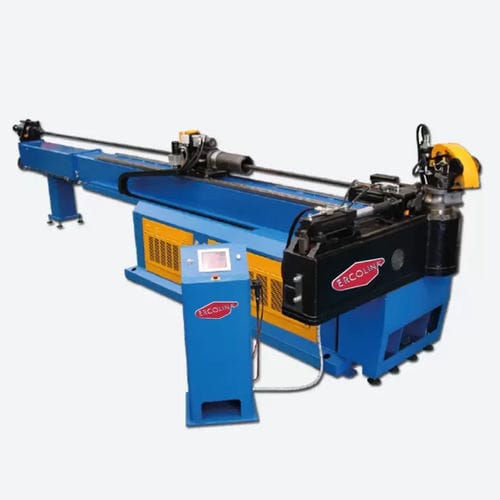

电动液压折弯机 GB100 SCNC6V3管道用于管道卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动液压
- 所处理的产品
- 管道, 用于管道
- 方向
- 卧式
- 控制器类型
- CNC数控, 全自动
- 轴数
- 6轴
- 其他特性
- 精准, 卡盘式, 3D, 机械, 3相, 高效率, 冷, 多轴
- 管直径
最多: 120 mm
(4.72 in)最少: 30 mm
(1.18 in)- 折弯半径
最多: 400 mm
(15.75 in)最少: 40 mm
(1.57 in)- 整体长度
620 cm
(244 in)- 整体宽度
175 cm
(69 in)- 总高度
149 cm
(59 in)- 重量
3,000 kg
(6,614 lb)- 总功率
23 kW
(31.3 hp)- 管直径
最多: 120 mm
(4.7 in)最少: 30 mm
(1.2 in)
产品介绍
GB100 SCNC6V3 拥有 6 个可编程且由液压驱动的轴：滑架
移动（Y1 轴）、弯曲平面旋转（B 轴）、弯曲角度（C 轴）、横向滑动（X2 轴）、助力装置（Y2 轴）以及心轴移动 （Y3轴）。
特点
结构坚固且刚性强
GS500球墨铸铁机头，具有高机械强度，并采用创新配置的导轨系统（已获专利）
紧凑且耐磨的弯曲轴，配备链条和液压缸，可确保恒定的弯曲速度，从而实现高性能和高精度。
由液压缸驱动的芯轴抽出系统，可编程实现芯轴提前抽出。
触摸屏控制系统，具备管材3D可视化功能，并配备管材/机器、管材/地面、管材/外部元件以及管材/工装的防碰撞系统。
6个可编程且由电液系统驱动的轴：滑架移动（Y1轴）和弯曲平面旋转（B轴）由电动机驱动； 弯曲角度（C轴）、横向滑动（X2轴）、增压器（Y2轴）和心轴移动（Y3轴）均由液压系统驱动。
Wi-Fi 套件
可选配 2 米延长线（可选）
支持导入 .iges、.dxf、.Iges 及 Tekla 格式文件（可选）
---
