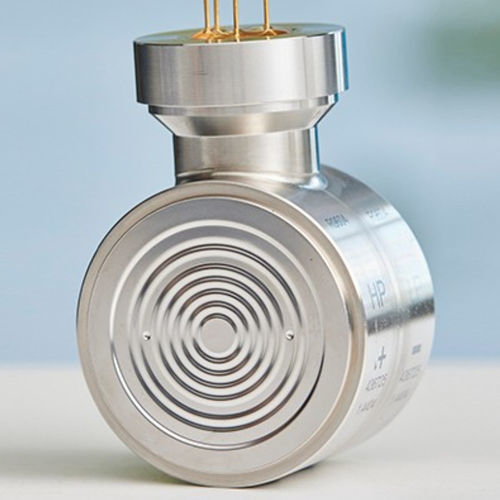

差压压力传感器 Deltacore USD70

压阻硅电压输出

概述
USD70 差压传感器在小测量范围内提供精确测量，并具备高过载耐受性。该系列为硅基压阻式传感器，带焊接金属隔膜，适用于过程工业和环境应用。典型用途包括液体和气体的液位、体积或质量测量、差压监测（例如滤器、泵）及流量测量（体积或质量流量）。

优势

• 标准化测量范围：提供 0…10 mbar 和 0…30 mbar。
• 桥式输出信号：未补偿桥式输出（mV/V）。
• 高过载耐受性：单侧可达 160 bar，双侧可达 240 bar。
• 不锈钢结构：标准材料为 316L，适合工艺环境。
• 测量可靠：高精度、可重复性和长期稳定性。
• 可定制：可按需选择不同的隔膜材料和填充油。

技术结构与说明
硅基压阻差压传感器，配有焊接金属隔膜。传感器以未补偿状态（未补偿桥式输出）供货，可由客户或在变送器集成时进行补偿和校准。传感器可作为差压变送器结构的基础元件。

标准化测量范围

• 0…10 mbar / 1 kPa — 过载范围：160 bar（单侧），240 bar（双侧）
• 0…30 mbar / 3 kPa — 过载范围：160 bar（单侧），240 bar（双侧）

输出信号与供电

• 推荐供电：恒定电流供电，<1 mA
• 桥电阻：4.3…5.6 kΩ（25°C）
• 输出信号（量程）：10 mbar：9…19 mV；30 mbar：18…34 mV

外形尺寸与工作条件

• 外形尺寸：Ø 55 mm x 40 mm
• 环境/工艺温度：-40 至 +85°C
• 存储温度：-40 至 +85°C

附加信息
高过载耐受性变体在产品页面和数据表中标注。可选项：不同隔膜材料和填充油可按需选择。

技术规格

• 型号：Deltacore USD70
• 传感器类型：带焊接金属隔膜的硅基压阻式差压传感器
• 测量范围：0…10 mbar（1 kPa）和 0…30 mbar（3 kPa）
• 过载耐受性：典型 160 bar（单侧），240 bar（双侧）；详细参数见数据表
• 桥式输出信号：未补偿桥式输出（mV/V）；量程：10 mbar = 9…19 mV，30 mbar = 18…34 mV
• 桥电阻：4.3…5.6 kΩ（25°C）
• 推荐供电：恒定电流，<1 mA
• 材料：标准为不锈钢 316L；可按需提供其他隔膜材料
• 填充油：可选，按需选择
• 精度/稳定性：高精度、可重复性和长期稳定性
• 外形尺寸：Ø 55 mm x 40 mm
• 工作温度：-40 至 +85°C（环境/工艺）
• 存储温度：-40 至 +85°C
• 输出：未补偿传感器 — 补偿与校准由客户或在变送器集成时完成
• 文档：技术资料与产品手册可用（见产品文档）
