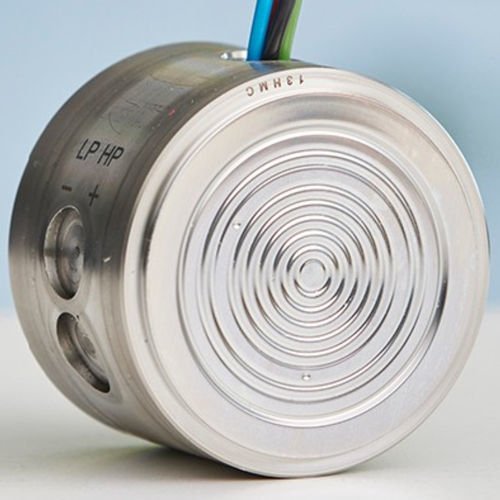

差压压力传感器 Deltacore USD50B

压阻硅不锈钢

产品说明
USD50B 差压传感器采用压阻式硅传感器和焊接金属膜片，专为过程工业和环境工业设计。典型应用包括液体或气体的液位、体积和质量测量、差压监测（如滤器和泵处）以及流量测量（体积流量或质量流量）。

优点

• 测量范围 测量范围为 10 mbar 至 40 bar，适用性广。
• 桥式输出 未补偿的桥式输出信号（mV/V），带电缆连接。
• 高抗过载能力 单侧可达 160 bar（可选 420 bar），双侧可达 240 bar（可选 630 bar）。
• 外壳材料 外壳为 316L 不锈钢。
• 测量可靠 高精度、可重复性和长期稳定性。
• 可定制 可根据需求选择不同膜片材料和填充油。

标准化测量范围

• 0…100 mbar / 10 kPa（过载：单侧160 bar，双侧240 bar）
• 0…500 mbar / 50 kPa（过载：单侧160 bar，双侧240 bar）
• 0…3 bar / 300 kPa（过载：单侧160 bar，双侧240 bar）
• 0…16 bar / 1.6 MPa（过载：单侧160 bar，双侧240 bar）
• 0…40 bar / 4 MPa（过载：单侧160 bar，双侧240 bar）

可选的增大过载范围
420 bar（单侧），630 bar（双侧）。

输出信号与供电

• 建议：恒流供电 < 1 mA
• 桥阻：4.3…5.6 kΩ（25 °C）
• 输出信号（量程）：22…55 mV/V

尺寸与工作条件

• 尺寸：Ø 55 mm x 40 mm
• 环境/过程温度：-40 至 +85 °C
• 存储温度：-40 至 +85 °C

使用说明
本传感器为未补偿器件，作为差压变送器构建的基础。针对具体应用需要用户端进行补偿和校准。

更多资料
可提供技术资料及定制传感器与组件的手册（PDF 文档）。

特性 / 技术规格

• 产品类型：硅差压传感器（压阻式），焊接金属膜片
• 型号：USD50B
• 测量范围：10 mbar 至 40 bar（参见上述标准化范围）
• 抗过载能力：单侧至 160 bar（可选 420 bar），双侧至 240 bar（可选 630 bar）
• 输出信号：未补偿桥式输出 22…55 mV/V（量程）
• 桥阻：4.3…5.6 kΩ（25 °C）
• 建议供电：恒流供电 < 1 mA
• 外壳/膜片材料：316L 不锈钢（可选多种膜片材料）
• 填充油：可选多种填充油
• 尺寸：Ø 55 mm x 40 mm
• 工作温度范围：-40 至 +85 °C
• 存储温度范围：-40 至 +85 °C
• 注意：传感器为未补偿；作为变送器使用时需用户端补偿/校准
