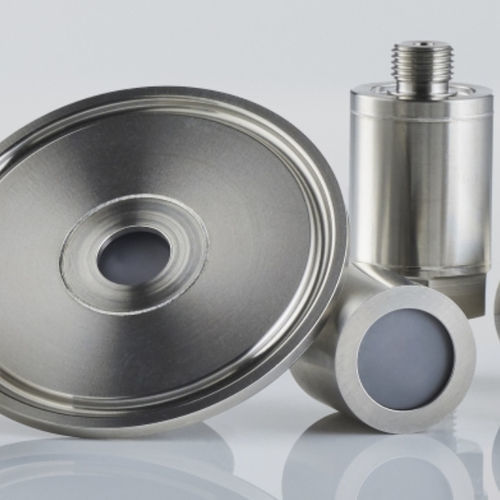

电容压力换能器 Ceracore UTC30

陶瓷数字模拟

简要说明
在您的定制压力传感器中使用陶瓷测量单元的优势。该陶瓷传感器可与定制电子、外壳形状、工艺接口和电气连接相结合。模块化结构允许通过配置器创建初始配置，然后与制造商共同开发最终的压力传感器。

Ceracore UTC30 概览

• 小型化尺寸
  该陶瓷测量单元可集成在紧凑尺寸的压力传感器中（直径从22 mm起）。
• 标准化测量范围
  测量范围为100 mbar至100 bar，适用性灵活。
• 高抗过载能力
  适用于要求高抗过载能力的应用。
• 非常好的长期稳定性
  高纯度陶瓷（99.9% Al2O3）使传感器对多种工艺介质具有高耐受性且化学惰性。
• 多样的通信方式
  输出信号：模拟（电压或电流）和数字（SPI、UART）。
• 模块化设计
  测量单元可与客户特定的外壳设计相结合。

应用领域
用于液体和气体介质压力测量的压力传感器。

特性
基于 USC30 测量单元的干式电容式陶瓷传感器，采用高纯度（99.9%）Al2O3 陶瓷制造。

优势

• 高抗过载能力
• 非常好的长期稳定性
• 高耐腐蚀性
• 绝对和相对量程从 0…0.1 bar 到 0…100 bar
• 通过优化的 AVT 降低安装影响
• 自动化生产工艺
• 出厂零位和量程校准
• Tooling 套件：预配置的软件包和电子套件，便于快速、简便地集成到客户系统中

工艺适配
可选择常见工艺连接形式（包括卫生型）和不同密封材质。开放的模块化系统允许模块背部的多样性及适合灌封的设计。压力传感器的外形可自由设计，以便最终产品适配客户设备。

电气连接
多种连接方式（连接器/电缆）及输出信号选择：电压或电流输出，以及数字信号（SPI、UART）。可选温度输出和开关输出。

测量范围
用于绝对压或相对压的压力范围为 100 mbar 至 100 bar。提供众多 100 bar 范围内的标准量程。支持定制量程。测量单元性能将根据应用需求进行匹配。

可选项
支持 ATEX/IECEx 部件认证，适用于卫生应用，以及需计量检定和 MID 的应用。可选择最终检验报告、证书及其他文档。

更多信息
手册：定制传感器与组件（PDF）。提供技术信息和数据表。

特性 / 技术规格

• 型号基础：Ceracore UTC30（基于 USC30 测量单元）
• 测量原理：干式，电容式
• 测量单元材质：高纯度陶瓷（99.9% Al2O3）
• 量程：0…0.1 bar 至 0…100 bar（绝对压和相对压）
• 标准量程：100 mbar 至 100 bar（提供多种预配置量程）
• 机械形态：可实现紧凑集成（直径从22 mm起）
• 通信 / 输出：模拟（电压、电流），数字（SPI、UART）
• 可选输出：温度输出与开关输出
• 工艺连接：所有常见变体，包括卫生型及多种密封件
• 认证：可选 ATEX / IECEx；适用于卫生、需计量检定及 MID 应用
• 校准：出厂零点与量程校准
• 产品优势：高抗过载能力，非常好的长期稳定性，高耐腐蚀性
• 交付 / 集成：模块化测量单元，集成用 Tooling 套件（软件、电子套件）
