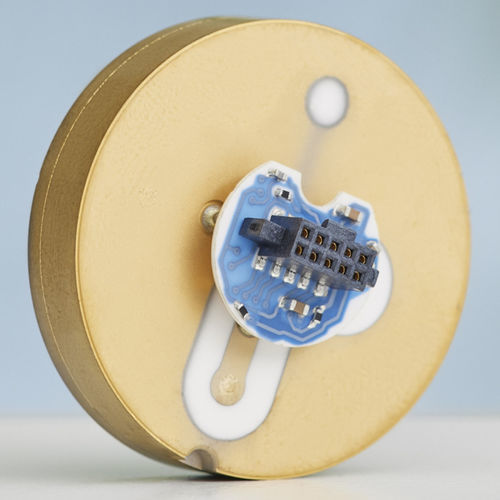

压缩型负荷传感器 Ceracore USC70

梁式电容数字

概述
作为压力仪表的核心，Ceracore 电容式陶瓷测量单元可在数百万台 Endress+Hauser 压力仪表及客户定制应用中提供高性价比、可靠且安全的过程控制。Ceracore 测量单元具备出色性能、可根据应用灵活适配并支持应用特定配置，以实现安全测量和长期稳定性。

Ceracore USC70 一览

• 外径：32.4 mm
• 标准化测量范围：0 … 100 mbar 至 0 … 40 bar
• 传感器基体与膜片之间的专利金属有源焊接连接
• 基体金属涂层以提升 EMC 兼容性并降低安装敏感性
• 由高纯度陶瓷（Al2O3 99.9%）制成，对多种工艺介质具有良好耐受性
• 干式测量单元设计（无用于压力传递的油）— 真空耐受
• 高抗过载能力
• 输出经线性化和温度补偿

主要特性

• 专利技术 – 传感器基体与膜片的金属有源焊接连接
• 出厂即用 – 工厂预设（衰减、turn-down、测量范围等），已线性化并做温度补偿
• 标准化测量范围 – 100 mbar 至 40 bar，适用范围广
• 多样化通信 – 模拟（ratiometric、absolute）、数字（SPI、UART）或组合输出
• 广泛的化学兼容性 – Al2O3 99.9% 对多种工艺介质具有耐受性
• 可按客户配置 – 可根据具体应用需求进行配置

通信接口

• 模拟输出信号
  • 比率（Ratiometric）
  • 绝对（Absolute）
• 数字输出信号
  • SPI
  • UART
• 数字与模拟输出可组合
• 开关输出
• 温度输出

应用特定配置

• 出厂预配置传感器（阻尼、turn-down、测量范围、线性化、温度补偿）
• 可调测量速率以优化分辨率与功耗
• 支持客户侧配置
• 可输出压力和温度信号
• 功耗 <1.6 mA

安全性

• 自监测测量单元以实现最大安全性
• 通过安全协议进行通信
• 认证示例：ATEX
• 合规：RoHS
• 使用 FDA 列表材料

技术规格

• 型号：Ceracore USC70
• 外径：32.4 mm
• 测量范围：标准化从 0 … 100 mbar 至 0 … 40 bar
• 测量原理：电容式陶瓷测量单元
• 材料：高纯度陶瓷（Al2O3 99.9%）
• 结构：干式测量单元（无用于压力传递的油）— 真空耐受
• 连接技术：传感器基体与膜片的专利金属有源焊接连接
• 传感器基体：金属涂层以提高 EMC 兼容性并降低安装敏感性
• 输出：线性化且温度补偿的压力输出；可选温度输出
• 模拟输出：ratiometric、absolute
• 数字输出：SPI、UART；数字与模拟可组合
• 其他输出：开关输出
• 出厂预配置：阻尼、turn-down、测量范围、线性化和温度补偿
• 可调测量速率（分辨率 / 功耗）
• 功耗：<1.6 mA
• 性能：高抗过载能力
• 安全/认证：自监测、可安全通信协议、ATEX 认证、RoHS 合规、FDA 列表材料
