单相电机 VPA-H series

三相115V带离合装置

概述

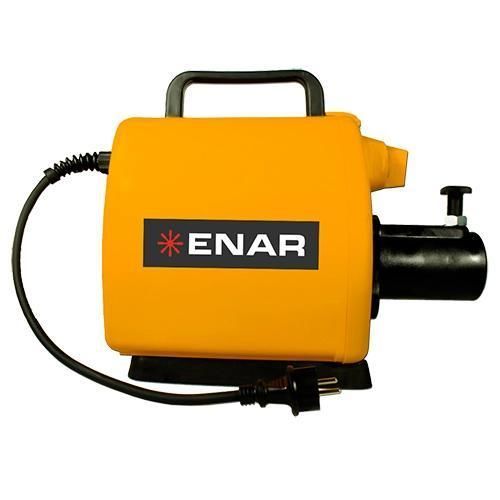

VPA-H 是为驱动摆动式振动针（TNR-H）而设计的电动振动电机，适用于需要功率、可靠性和适应性的施工现场。可提供单相和三相版本，兼容多种针径和传动长度。

主要特性

• 带离合器的三相电机（亦可提供单相）。
• 双重绝缘电机结构。
• 适合现场连续使用的高功率设计。
• 防护外壳，防冲击与飞溅，便于清洁。
• 低维护设计。

ANR / TNR 系列 — 性能要点

• 轴转速：3,000 rpm。
• 摆动系统在振针端的频率：高达 12,000 rpm。
• 可兼容电动、柴油和汽油动力（视配置而定）。

应用
用于混凝土密实和模板振动的摆动式振针驱动，适用于承包商、租赁公司和预制构件厂，满足互换性和持续性能的需求。

优势

• 耐久性：电机设计适应长时间工作周期。
• 多用途：支持多种电压和针/传动组合。
• 防护外壳：保护电机免受冲击和混凝土飞溅，减少停机时间。
• 低维护：较少备件和周期性检修需求。

电机 VPA-H — 技术表
VPAM-H 230V | VPAME-H 115V
尺寸：440 x 190 x 340 mm | 440 x 190 x 340 mm
频率：50 Hz | 50 Hz
功率：1.5 cv | 1.5 cv
型号：VPAM-H 230V | VPAME-H 115V
转速 (r.p.m)：3000 | 3000
电压：230V ~ 1 | 115V ~ 1
重量：12 kg | 12 kg

TNR-H + ANR — 技术表
型号组合：TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
直径：25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
长度：6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

技术规格

• 电机尺寸：440 x 190 x 340 mm。
• 频率：50 Hz。
• 功率：1.5 cv。
• 电机转速：3,000 r.p.m。
• 可选电压：230V ~ 1 和 115V ~ 1。
• 电机重量：12 kg。
• 轴转速：3,000 rpm；摆动系统：在振针端可达 12,000 rpm。
• TNR-H + ANR 直径：25、38、48、58、70 mm；长度：4 m、6 m。
