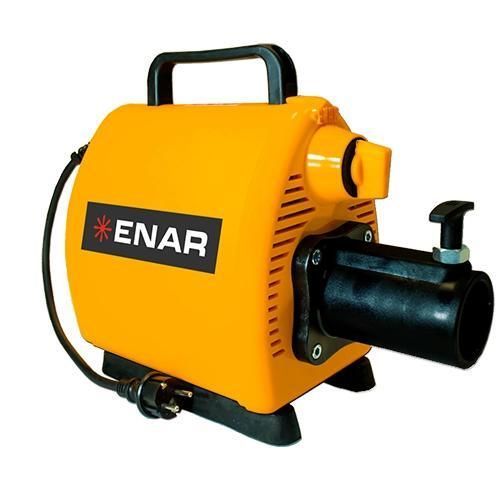

交流电机 VPA-D series

单相三相380V

概述
VPA-D 是一种用于工地摆动式振动棒（TNR-D）的电动驱动器。三相版本带离合器；电机为双重绝缘，提供单相和三相配置。

ANR/TNR 系列
ANR/TNR 系列提供多种振动棒和传动轴，具备多种联轴器选择。

• 轴转速：3,000 rpm
• 摆动系统速度：可达 12,000 rpm
• 兼容电动、柴油和汽油发动机

技术参数 — 电机 VPA-D（概要）

• 型号：VPA-D 230/380V；VPAM-D 230V；VPAME-D 115V；VPA 230V 50-60Hz；VPAM-D 115V
• 尺寸（所有变体）：440 x 190 x 340 mm
• 频率：50 Hz（某些变体为 60 Hz）
• 功率：1.5 CV
• 转速（r.p.m.）：3,000
• 电压：400V ~3；230V ~1；115V ~1；230V ~3（视型号而定）
• 重量：约 12–12.2 kg

技术参数 — TNR-D + ANR（传动轴与振动棒概要）

• 可选直径：25 mm、38 mm、48 mm、58 mm、70 mm
• 可选长度：根据型号提供 4 m 或 6 m
• 示例组合：TNR-D 6-25 + ANR 25；TNR-D 4-48 + ANR 48；TNR-D 6-70 + ANR 70

应用
用于在要求高功率、可靠性和多功能性的工地上驱动摆动式振动棒。适用于专业混凝土浇筑及局部夯实作业。

优点

• 耐久性：高功率、可靠的电机，延长使用寿命。
• 多功能性：提供单相和三相不同型号，兼容多种传动。
• 保护外壳：防冲击和混凝土飞溅，便于清洁。
• 免维护：无需易损件，减少定期检修。

技术规格（概要）

• 型号：VPA-D
• 电机选项及主要参数：见上方各型号
• TNR-D + ANR 选项：直径 25–70 mm；长度 4 m 或 6 m
• 轴转速：3,000 rpm；摆动速度：可达 12,000 rpm
• 兼容性：电动、柴油及汽油发动机；可提供单相与三相联轴器
• 可选配件：3'' 软管夹；D 型联轴器（单相）；D 型联轴器（三相）；3'' 排水软管 20 m
