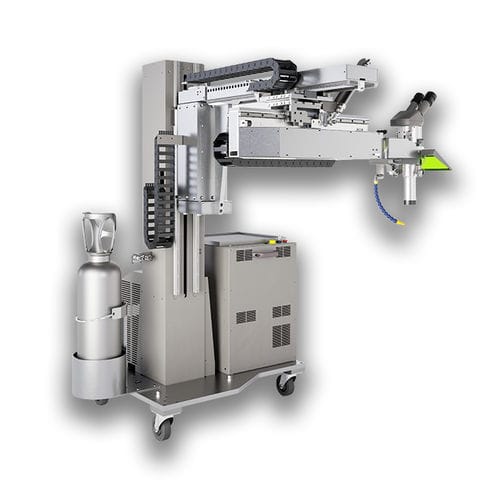

Nd-YAG激光焊接机 DL 200

电脉冲手动落地式

概述 DL 200 是一款立式激光焊接机，专为大规模工业应用设计。配备电动三轴（X‑Y‑Z）乔伊斯틱控制移动、可倾斜和旋转的双轴焊接臂，以及双 Nd:Ce:YAG 谐振器，脉冲能量可达 200 J，峰值功率可达 10 kW，适用于塑料与金属注塑模具及大型工业部件的修复，即使在难以定位或难以到达的焊接区域也能使用。

亮点 DL 200 兼具高功率、宽工作区域与高定位精度。内置高分辨率摄像头、7" 触摸屏操作与参数存储功能，支持持续的生产率同时保持精细控制。

应用

• 塑料或金属注塑模具的修复
• 大型零件的结构焊接
• 腔体或内部区域的精密微修复
• 铸件孔隙与裂纹的封闭
• 工业组件的维护
• 在铝、铜等反光材料上的焊接
• 行业：汽车、模具制造、航天、工装

性能指标

• 激光源：双 Nd:Ce:YAG – 1064 nm
• 平均功率：140 W
• 峰值功率：10 kW
• 脉冲能量：高达 200 J
• 光斑直径：0.2 ÷ 2.0 mm
• XYZ 轴控制：电动，配乔伊斯틱
• 轴行程：X = 500 mm，Y = 405 mm，Z = 600 mm
• 二轴可定向臂（旋转 + 倾斜）
• 操作界面：乔伊斯틱 + 7" 触摸屏

附加功能 光斑电动调节；7 种预设脉冲形状；新增 smsp 波形与 gaussian smooth spot 选项；集成 Leica 10X 显微镜；参数/存储（100 个）；强化双路水冷（8 L）。

技术规格

• 型号：DL 200
• 激光源：2x Nd:Ce:YAG – 1064 nm
• 平均功率：140 W
• 峰值功率：10 kW
• 脉冲能量 / 最大：高达 200 J
• 最大频率：30 Hz
• 脉冲时间：0.5 - 20 ms
• 光斑直径：0.2 - 2.0 mm
• 光斑调节：电动
• 波形程序：7 个预置脉冲形状
• New smsp wave form：是
• New gaussian smooth spot：是
• 显微镜：Leica 10X
• 存储记忆：100 项
• 水冷系统：双路 - enforced / 8 L
• 类型：立式（floor standing）
• 电源：230 V AC, 50/60 Hz（110 可选）- 4.4 kW
• 尺寸（cm）：109 x 93 x 149
• 重量：95 kg
• 轴行程：X = 500 mm；Y = 405 mm；Z = 600 mm
• 操作界面：乔伊斯틱 + 7" 触摸屏
• 集成高分辨率摄像头
