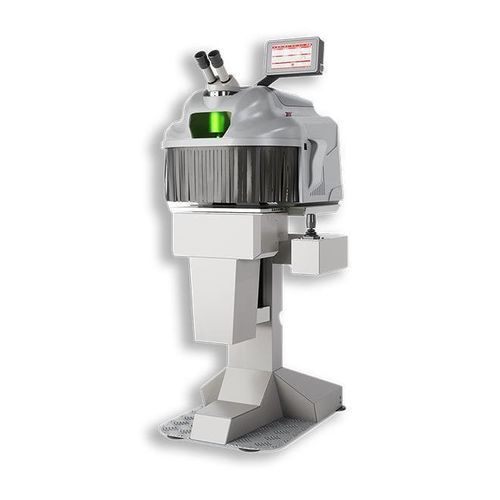

Nd-YAG激光焊接机 AWL

自动用于电子元件模具修复

产品概述

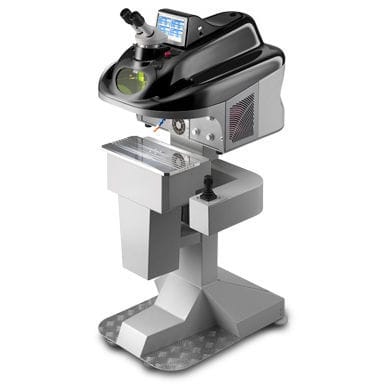

AWL 是一款用于小型模具修复及小型医疗与工业部件精密焊接的自动激光焊接机。配备可通过操纵杆或 CNC 程序控制的三轴（X‑Y‑Z）电动工作台、适用于异形或长件的开式焊接室、在 7" 液晶屏上显示的集成网络摄像头，以及用于圆柱类工件的可选旋转轴。支持 Wi‑Fi、USB 与 HDMI 连接；可选 CNC/G‑CODE 编程与示教模式以实现自动焊接路径。

详细说明
AWL 为立式 Nd:Ce:YAG 激光焊接机（1064 nm），适用于微焊任务，如元件组装、医疗器械、引导线、蓄电池引片、热电偶及小型模具修复。电动 XYZ 工作台提供精确定位（操纵杆或 CNC），开式工作腔便于长件或异形件装夹。7" 液晶显示集成摄像头画面；Wi‑Fi 支持远程参数设置。CNC/G‑CODE 版本可编程并自动执行焊接轨迹，适合要求高重复性的生产。惰性气体送气可实现无氧化焊缝和平滑焊道。

应用

• 手动或 CNC 可编程的精密微焊
• 具有高重复性的工业部件焊接
• 机械部件、医疗器械、热电偶、传感器和电池引片的焊接
• 小型模具的修复与翻新
• 通过 CNC/G‑CODE 与示教模式执行自动焊接路径
• 3 轴直线焊接及针对圆柱件的可选旋转运动

关键性能

• 激光源：Nd:Ce:YAG – 1064 nm
• 平均功率：90 W；峰值功率：10 kW；脉冲能量：最高 245 J
• 最大频率：40 Hz；脉冲宽度：0.1–25 ms
• XYZ 行程：110 x 88 x 195 mm；各轴行程：X 110 mm；Y 88 mm；Z 195 mm
• 工作台最大承载：35 kg；工作台尺寸：190 x 399 mm
• 焊接室：全开式；光点直径：0.2–2.0 mm；可选微点：0.05 或 0.1 mm

相关配件（示例）

• 带通孔的旋转夹头（用于戒指和圆形工件）
• 带罩脚踏开关
• 微点光学（0.05–0.1 mm）
• 数据记录仪（RSS remote supervisor system）
• 目镜盖（激光显微镜用可拆卸卫生遮盖）

技术规格

• 型号：AWL
• Brand: Elettrolaser
• 激光源 / 波长：Nd:Ce:YAG，1064 nm
• 平均功率：90 W；峰值功率：10 kW；脉冲能量：245 J
• 最高频率：40 Hz；脉冲时间：0.1–25 ms
• 光点直径：0.2–2.0 mm；微点：可选 0.05 或 0.1 mm
• 显微镜：10X（Leica）
• 3D 视觉系统：可选；显示摄像头：7" LCD 上的集成摄像头
• 外部控制 / 界面：7" 彩色触摸屏；CNC/G‑CODE 选项含示教模式
• 程序存储：100
• Wi‑Fi：可用；USB/HDMI：可选
• 冷却：双路水冷 / 4 l
• 氩气喷嘴与压缩空气喷嘴：有
• 类型：立式；电源：230 V AC, 50/60 Hz（可按需提供 110）– 2.2 kW
• 尺寸（cm）：78.4 x 67.1 x 139.2；重量：120 kg
• XYZ 工作台行程：110 x 88 x 195 mm；工作台最大载重：35 kg；工作台尺寸：190 x 399 mm
