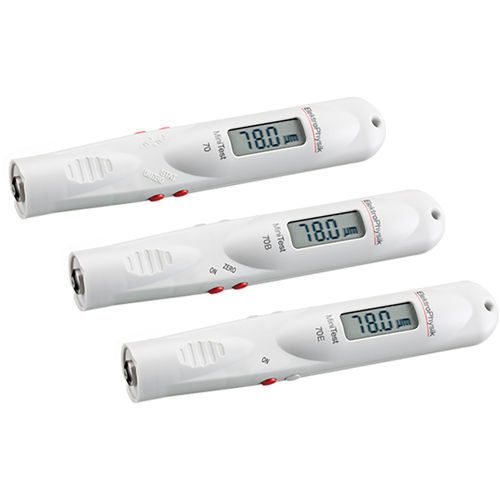

涂层测厚仪 MiniTest 70 series

铜钢用于有色金属

产品概述
MiniTest 70 是一款笔式一体化传感器的涂层测厚仪，用于对强磁性基材（如钢）上的非磁性涂层（油漆、塑料、铬等）以及导电基材（如铝、铜、奥氏体不锈钢）上的绝缘性涂层进行无损测量。弹簧安装的耐磨探头端增强了在粗糙或磨蚀表面上的耐久性。

主要优点

• 测量精度高：钢上（F）可达 3 mm，非铁金属上（N）可达 2.5 mm。
• 双传感器功能：自动识别基材并选择渦流或磁感应测量（型号 E 上双传感功能受限）。
• 耐磨探头，适合工业环境长期使用。
• 轻量紧凑设计：约 80 g，笔式便携。

型号 / 变体

• MiniTest 70 F：带统计显示（测量次数、平均值、标准差、最大、最小）。仅适用于铁磁性基材（如钢）。测量范围 0–3 mm。支持 1 点和 2 点校准。
• MiniTest 70 FN：带统计显示。适用于铁磁性和非铁磁性基材（如铝、黄铜）。钢上 0–3 mm，非铁金属上 0–2.5 mm。支持 1 点和 2 点校准。
• MiniTest 70 B‑FN：适用于铁磁性和非铁磁性基材。钢上 0–3 mm，非铁金属上 0–2.5 mm。支持 1 点校准。
• MiniTest 70 E‑FN：适用于铁磁性和非铁磁性基材。钢上 0–3 mm，非铁金属上 0–2.5 mm。部分型号功能受限。

应用

• 对强磁性基材（如钢）上的非磁性涂层（清漆、搪瓷、铬、锌等）进行无损厚度测量。
• 对非铁金属（如铝、铜、奥氏体不锈钢、黄铜）上的绝缘涂层（清漆、阳极氧化）进行测量。

测量原理

• 磁感应（F 型传感器），符合 DIN EN ISO 2808 方法 7C。
• 渦流（N 型传感器），符合 DIN EN ISO 2808 方法 7D。

特点

• 测量范围：F：0–3 mm；N：0–2.5 mm。
• 集成 32 位信号处理（视型号而定）及自动基材识别，确保生产环境下测量稳定性。
• 重复性和精度适用于质量控制（详见技术规格）。
• 电源：1 × AA（LR06），适合移动检测的轻便设计。

包装清单

• 内置传感器的 MiniTest 70 设备。
• 使用说明书。
• 1 × AA 电池（LR06）。
• 零点参考板与控制标准。
• 腰包。

技术规格

• 设备形式：笔式紧凑型，传感器一体化；长度约 157 mm，直径 27 mm；重量 ≈ 80 g。
• 测量范围：F：0–3 mm（118 mils）；N：0–2.5 mm（95 mils）。
• 精度：1 点校准时 ±(1.5 μm + 3% 读数)；2 点校准时 ±(1.5 μm + 2% 读数)（视型号）。
• 重复性：±(1 μm + 1% 读数)。
• 低端分辨率：0.5 μm。
• 最小凸曲率半径：5 mm；最小凹曲率半径：40 mm。
• 最小基材厚度：F：0.5 mm；N：0.04 mm。
• 单位：公制 / 英制 可切换。
• 校准：标准，1 点与 2 点（视型号）。
• 统计（F、FN 变体）：n、平均值、标准差、最小、最大。
• 工作温度：−10 °C 至 60 °C。存储温度：−20 °C 至 70 °C。
• 参考标准：DIN EN ISO 2808（方法 7C / 7D）等行业规范。
