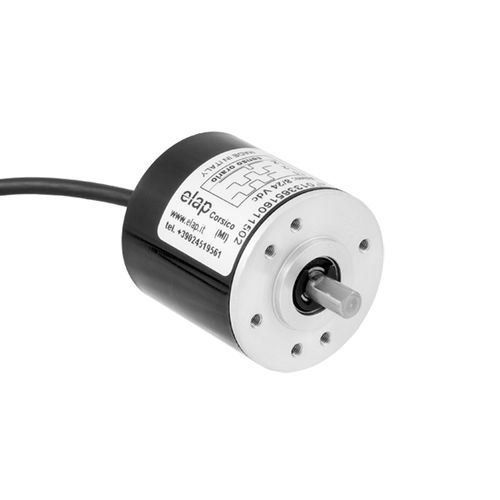

增量旋转编码器 E40 series

光学磁性实心轴

E40 系列小型编码器精度高、体积小。 增量式编码器 E40 可提供不同的机械法兰：E40 型有圆形法兰和 6 个直径为 30 mm 的固定孔，编码器 E40V 有一个前固定螺钉，而 E40Q 系列则有一个 43×43 mm 的方形法兰。E40M 和 E40S 型编码器为空心轴编码器，分别通过接头和防旋转弹性金属支架与电机联接。所有型号的 ppr 值范围为 2 至 12500，可带或不带零脉冲（E40 或 E41）。 该系列的标准外壳由 ABS 塑料制成，带有轴向或径向电缆或连接器出口；RE40 系列配有铝质外壳和 IP65 径向电缆出口。 技术规格 - 圆形法兰编码器，主体 Ø 40 mm - 轴 Ø 6 或 4 毫米（E40/E40V/E40Q 系列） - 轴 Ø 6 或 4 mm（E40/E40V/E40Q 系列） - 空心轴 Ø 6 或 8 mm（E40M/E40S 系列 - 电源：5/30Vdc - 2 至 12500 ppr - 最大频率：100/150 KHz - 输出信号：推挽式、NPN 集电极开路式、5V 线路驱动器（供电 5/30V）、5/30V 线路驱动器（供电 5/30V） - 短路和极性反接保护 - 轴向或径向电缆，1 米长；可选：轴向连接器（特殊版本 X...） - 防护等级防护等级：IP54 - ABS 塑料外壳
