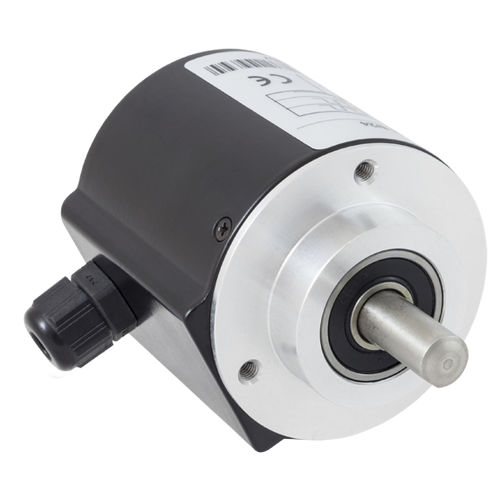

增量旋转编码器 RE520 series

光学实心轴法兰

带圆形法兰的 SIZE58 增量式编码器系列包括不同的机械类型：RE520 系列，定心罩直径为 50 毫米，与国际标准 SIZE23 兼容；RE540 系列，定心罩直径为 36 毫米；RE530 系列，带法兰 RE0444。 所有型号都装在一个金属盒中。可以选择不同的连接类型和位置，以及输出信号格式和轴直径。 每转脉冲数从 2 到 12500 不等。 零参考脉冲选项适用于所有系列（RE521 型等）。 技术规格 - 电源电压 5/30 伏直流 - 消耗功率 30/80 毫安 - 最大计数频率 100 KHz - ppr > 1250 时为 200 KHz - 轴向或径向连接器插座，配备飞行部件 - 轴向或径向电缆插座，3 米长电缆（带线路驱动器输出时电缆长度为 1 米） - 输出信号：NPN 集电极开路、推挽式、5 Vdc 线路驱动器（供电 5/30 Vdc）、5/30 Vdc 线路驱动器（供电 5/30 Vdc） - 短路和极性反接保护 - 铝制外壳 - 防护等级 IP65（可选 IP66，轴上安装 O 型环）
