延迟发生器 SY4000

数码实验室

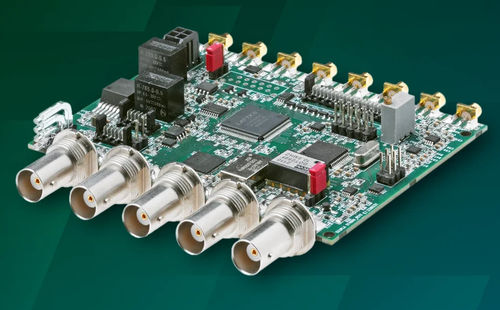

SY4000是一款数字延迟发生器，旨在创建最多8个延迟输出脉冲序列，与内部或外部时钟精确同步。它主要用于激光组件的同步和控制，如AOM驱动器、Pockels单元驱动器、激光二极管驱动器、闪光灯驱动器、光电探测器和数据采集系统。提供封装和OEM版本，封装版本适合实验室使用，OEM版本适合集成。该设备提供多种通信选项，包括RS232、USB、LAN、WLAN和CAN，并配有用户友好的配置软件和内部电源。

特点

• 8个独立的输出通道
• 超稳定内部时钟0.2 ppm
• 2 ns至150 ms范围内的精确延迟/脉冲宽度控制
• 25 ps的时间分辨率
• 与外部脉冲列的高精度同步（锁定）
• 抖动 < 30 ps
• DAC/AWG输出
• 存在50 Ω（6个输出）和差分（8个输出）输出
• 频率分频器/突发（软件和硬件触发）/门控/单次
• 通信：OEM版本 – CAN总线；封装版本 – LAN，WIFI（可选），RS232，USB（VCP） – 通过REST API或DLL

应用

• 锁模和Q开关fs、ps和ns激光器
• 数据采集系统的触发
• 通用脉冲发生器
• 精确的系统时钟源
• 激光脉冲列转换为干净的时钟源
• 以上所有功能同时

亮点功能

• 锁定到外部时钟源（例如，光电二极管脉冲列）以实现相位锁定触发
• 触发速率控制和限幅电路以保护激光组件
• 单端和差分输出
• 在延迟块中瞬间切换两种配置，由突发计数器、门输入、频率分频器或软件命令控制
• 用于高速采集系统（例如条纹相机触发）的低抖动同步脉冲输出，典型抖动3–5 ps
• 软件可控多路复用器用于监控输出信号
• 时钟输出：1:1，1:2频率
• 最多4个脉冲输出可以使用OR、AND、NOT逻辑组合
• DAC输出用于控制设备，如AOM通道

特性/技术规格

• 型号：SY4000
• 通道模式：单次、突发、正常、占空比、频率分频器
• 延迟范围：0至150 ms
• 负延迟：-150 ms
• 脉冲宽度：2 ns至150 ms
• 分辨率：25 ps
• 精度：25 ps + 0.000001 × 延迟
• 时间基准：100 MHz，0.2 ppm
• 抖动：< 30 ps
• 突发模式：1至65535
• 输出电平：2.5 V，4 V
• 阻抗：50 Ω
• 上升速率：1.5 V/ns
• 内部发生器模式：占空比
• 内部速率：50 ns至100秒
• 内部分辨率：10 ns或300 ps
• 内部精度：5 ns + 0.000001 × 周期
• 内部抖动：100 ps RMS
• 输入（外部触发）速率：DC至20 MHz
• 输入阈值：1.3 V
• 输入电平：LVTTL，TTL
• 输入斜率：上升
• 输入抖动：< 100 ps RMS
• 输入延迟：< 13 ns; < 70 ns
• 控制接口（OEM）：默认CAN；附加板的RS232、USB、LAN、WLAN
• 控制接口（封装）：CAN，RS232，USB，LAN，WLAN
• 电源（OEM）：12 V DC，500 mA
• 电源（封装）：90–264 V，50–60 Hz
• 尺寸（OEM）：100 × 77 × 20 mm
• 尺寸（封装）：105 × 86 × 85 mm
• 附件：CAN-USB适配器、通信板、输入电源线包括在内
