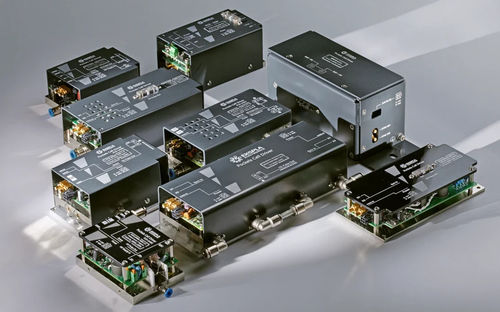

普克尔盒驱动器 PCD & HV

具有高能效电源的高重复率和高电压波克尔斯电池驱动器，专为实现 BBO、RTP、KD*P、KTP、LiNbO3 和 CdTe 波克尔斯电池的最佳性能而设计。这些驱动器可提供高达 9.8 kV 的高压输出脉冲、高达 6 MHz 的重复频率、短至 5.5 ns 的电脉冲上升时间、低至 0 ns 的最小脉冲持续时间以及无限制的最大脉冲持续时间。所有规格均在 6 pF 负载条件下测量。 特性

• 高压重复率高达6 MHz
• 高压输出脉冲振幅高达9.8 kV
• 电气高压上升/下降时间通常低至5.5 ns（6pF 负载）
• 高压脉冲持续时间从 0 ns 到无穷大
• 独立高压输出脉冲的振幅调制
• 设计用于BBO、RTP、KD*P、KTP、LiNbO3、CdTe Pockels 电池
• 每个驱动器版本都有配套的高压电源
• 驱动器可量身定制，以精确满足 OEM 客户的需求
• 在询价、原型设计和大批量生产阶段之间的周转时间短

。 应用

• 工业激光器
• 医疗激光
• 科学激光

。 描述性能

• 典型输出脉冲形状、上升前沿和下降前沿见性能图。 波克尔斯电池驱动器的规格
  • 高压脉冲振幅，最大：高达 9.8 kV（取决于型号）
  • 高压重复率，最大：高达 6 MHz（取决于型号）
  • 高压脉冲上升/下降时间，最小：低至 5.5 ns（取决于型号）
  • 高压脉冲持续时间，最小：低至 0 ns（取决于型号）
  • 高压脉冲持续时间延长至无穷大：可选型号
  • 单个高压脉冲振幅调节：可选 PCD-FAM 系列
  • 高压脉冲之间的最小停顿：低至 25 ns（取决于型号）
  • 高压脉冲延迟：25-45 ns（取决于型号）
  • 高压脉冲抖动：< 100 ps
  • 电源要求（功率级）：U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - 参见配置
  • 电源要求（控制级）：24 V
  • 外部触发输入脉冲数量：1 或 2
  • 触发脉冲持续时间要求：> 20 ns
  • 触发脉冲振幅要求： 3.5-5 V（50 Ω 输入）
  • 触发脉冲上升和下降时间要求：< 10 ns
  • 调制电压范围： 0.1-4.9 V (PCD-FAM 系列)
  • 负载电容（波克电池）：通常 ≤ 6 pF
  • 负载引线长度（波克电池）：最长 10 cm
  • 冷却方式：导电、水或无冷却（参见配置）
  • 工作环境/基板温度：≤ 35°C
  • 高压输出引脚：默认包括 2 根高压线；不包括驱动器和 Pockels 电池之间的高压线
  • 高压输入电缆和控制电缆：默认包括
  • 高压电源：可提供免费的高压电源
  • CAN-USB 适配器（用于高压电源）：可选
  。 型号选择表
  • 提供多种型号，包括 PCD-UHR、2PCD-UHR、PCD-UHRS、PCD-UHV 和 PCD-FAM 系列，每种型号都有特定的重复频率、输出脉冲幅度、上升/下降时间、脉冲持续时间范围、功耗、冷却方式和尺寸。 高压电源规格
    • 可提供封装式和开放式框架 (PCB) 高压电源
    • 输出功率：5 W 至 400 W（取决于型号）
    • 高压输出选项：高达 ±4.4 kV（取决于型号）
    • 尺寸因型号而异
    。 PCD型号编码方案
    • 用于型号选择的详细编码方案可参见文档。 特性/技术规格
      • 高压输出脉冲高达 9.8 kV
      • 重复率高达 6 MHz
      • 电脉冲上升时间短至 5.5 ns
      • 最小脉冲持续时间低至 0 ns
      • 最大脉冲持续时间无限制
      • 独立高压输出脉冲的振幅调制（PCD-FAM 系列）
      • 专为 BBO、RTP、KD*P、KTP、LiNbO3、CdTe Pockels 电池
      • 每个驱动器版本都有配套的高压电源
      • 可根据 OEM 要求定制
      • 工作温度：≤ 35°C
      • 冷却：导电、水冷或无冷却（取决于型号）
      • 电源：24 V（控制），高压电源与输出电压匹配
      • 负载电容：通常 ≤ 6 pF
      • 触发：1 或 2 个输入脉冲，持续时间大于 20 ns，振幅 3.5-5 V
