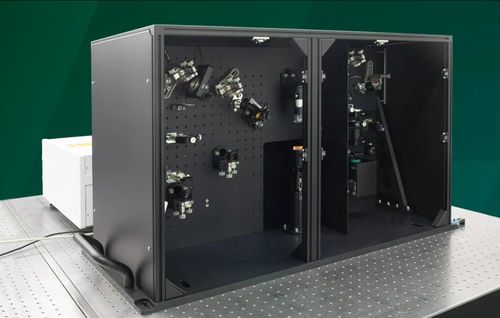

中红外光谱仪 Scanning SFG

用于研究开发科研应用台式

扫描SFG光谱仪是一种皮秒扫描和频生成（SFG）振动光谱仪，专为原位研究表面和界面而设计。它利用窄带中红外脉冲，其波长在测量过程中逐点改变，SFG信号由时间门控光电倍增管记录，以实现高灵敏度和选择性。

优点

• 对表面层分子的取向具有灵敏性和选择性
• 本质上是表面特异性的
• 对吸附物种具有选择性
• 对分子的亚单层具有灵敏性
• 适用于所有可被光访问的界面
• 无损
• 能够实现高光谱和空间分辨率

应用

• 研究固体、液体、聚合物、生物膜和其他系统的表面和界面
• 研究表面结构、化学成分和分子取向
• 在恶劣环境中的遥感
• 在真实大气下研究表面反应、催化、表面动力学
• 研究外延生长、电化学、材料和环境问题

和频生成振动光谱

• SFG-VS是一种强大而多功能的方法，用于原位研究表面和界面
• 结合脉冲可调谐IR激光束和可见光束以产生和频输出
• 由于界面处的对称性破坏，具有高度的表面特异性
• 提供表面振动跃迁的光谱信息
• 能够提取界面上分子基团的排列和取向的详细信息

系统特征和设计

• 皮秒锁模Nd:YAG激光器和光学参量发生器集成在一个单元中
• 带有PMT信号检测器、数据采集系统和专用LabView®软件的光谱模块
• 快速波长扫描（扫频）以快速访问宽光谱范围
• 宽光谱区域：自动调谐从625到4300 cm⁻¹
• 高光谱分辨率（3 cm⁻¹）
• 偏振光学的轻松调整
• 双单元设计：激光光源PT501和光谱模块
• 检测系统中的时间门控减少噪声，并允许在照明房间中操作
• 可调节的IR光束斑点大小以避免样品损坏
• IR（标准）、VIS和SFG（可选）的电动偏振开关
• 连续能量监测以规范化SFG光谱
• 大型可定制样品舱室，用于各种扩展（例如，Langmuir-Blodgett槽、温度/湿度控制）
• 所有高能脉冲光束都被封闭以确保安全；样品区域有特殊的盖子

修改和选项

• 双共振SFG光谱仪：允许研究表面振动模式与电子态的耦合
• 相位敏感SFG光谱仪：允许测量表面非线性响应系数的复杂光谱
• 单波长或双波长VIS光束：532 nm和/或1064 nm
• 一个或两个检测通道：主信号和参考
• 二次谐波生成表面光谱选项
• VIS和SFG光束的电动偏振控制
• 更大的样品舱室以容纳Langmuir槽
• SFG信号的s和p偏振的同时测量

偏振控制

• 在双检测系统中同时测量S和P偏振
• SFG、VIS和IR光束的电动偏振控制
• 无需打开光谱仪即可自动更改偏振和能量衰减进行测量

配件

• 六轴样品架
• 密封的温控样品室
• 用于Langmuir槽的更大样品区域
• VIS和IR光束的偏振控制电动化，SFG信号的偏振分析仪

特性 / 技术规格

• 光谱范围：625 – 4300 cm⁻¹（经典和双共振，VIS 532 nm）；1000 – 4300 cm⁻¹（VIS 420–680 nm和相位敏感）
• 光谱分辨率：< 3 cm⁻¹
• 光谱获取方法：扫描和快速波长扫频
• 样品照明几何：上侧，反射
• 入射光束几何：共传播，非共线
• 入射角：固定，VIS ~60°，IR ~55°（可选：可调）
• VIS光束波长：532 nm（经典和相位敏感）；532 nm和可调420–680 nm（双共振）
• 偏振（VIS、IR、SFG）：线性，可选择“s”或“p”，纯度> 1:100
• 样品上的IR光束斑点：可调，~200–600 µm（经典和双共振）；固定（相位敏感）
• 灵敏度：空气-水界面光谱（经典和双共振）；固体样品光谱（相位敏感）
• 激光光源型号：PT501-SH
• 脉冲持续时间：29 ± 5 ps
• 脉冲重复率：100 Hz
• 双共振SFG的UV-VIS源：PT401
• 物理特性（占地面积）：1300 × 1200 mm（经典），1800 × 1200 mm（双共振），1400 × 1200 mm（相位敏感）
