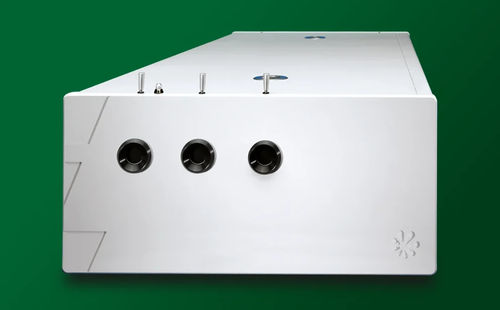

纳秒激光系统 PhotoSonus T

Q 开关调谐实验室

PhotoSonus T是一款高能量桌面可调谐激光器，专为光声成像设计，特别是在需要高样品成像深度时。此高能量可调谐激光源的桌面版本经过优化，可用于成像较大体积的组织，并在紧凑的外壳中集成了纳秒光学参量振荡器和Nd:YAG Q开关激光器。

特点

• 330至2600 nm的免提自动波长调谐
• 660至1320 nm的超宽OPO信号调谐范围
• 660–2600 nm范围内高达230 mJ，330–660 nm范围内35 mJ
• 调谐范围内的窄线宽
• 3–5 ns脉冲持续时间
• 通过键盘或PC进行远程控制
• 532 nm光束的独立输出端口；1064 nm的输出为可选
• OPO泵浦能量监测
• 在整个信号或闲置范围内快速波长切换

应用

• 光声成像
• 闪光光解
• 光生物学
• 遥感
• 非线性光谱

描述
提供三种具有不同输出脉冲能量值和重复率的型号，最强大的型号提供超过230 mJ的脉冲能量。激光器在几乎整个调谐范围内保持窄线宽（<10 cm⁻¹），使其适用于各种光谱应用。系统通过提供的LabVIEW™驱动程序通过键盘或PC进行远程控制，远程控制板具有背光显示，即使佩戴激光安全眼镜也易于使用。维护简单且具有成本效益，闪光灯更换无需失调或性能损失。OPO泵浦能量监测系统有助于延长光学元件的使用寿命。

优势

• 高脉冲能量（高达230 mJ）对光声成像应用非常有利
• 卓越的调谐分辨率（1–2 cm⁻¹）可实现高质量光谱记录
• 高集成度节省实验室空间
• 无需失调的闪光灯更换降低了维护成本
• 包括泵浦激光器在内的完整系统的内部设计和制造确保了可靠的保修和保修后服务以及备件供应
• 多种控制接口：USB、RS232、可选LAN和WLAN，便于集成
• 衰减器和光纤束耦合选项用于多功能实验设置

选项

• -SH：用于330–660 nm范围的高效二次谐波发生器
• -ER：扩展的OPO信号范围（仅适用于T+型号）
• -FBC：光纤束耦合输出
• -ATTN：脉冲能量衰减器
• -H：1064 nm泵浦波长的附加输出
• -EM：OPO能量计
• -AW：水-空气冷却电源

规格

• 波长调谐：330–2600 nm（自动化）
• OPO信号范围：660–1320 nm（T-10，T-20），660–1064 nm（T+）
• OPO闲置范围：1065–2600 nm（所有型号）
• SH（可选）：330–660 nm（T-10，T-20），330–530 nm（T+）
• 最大脉冲能量：OPO：150 mJ（T-10），130 mJ（T-20），230 mJ（T+）；SH：25 mJ（T-10），21 mJ（T-20），35 mJ（T+）
• 线宽：<15 cm⁻¹
• 调谐分辨率：1 cm⁻¹（信号/闲置），2 cm⁻¹（SH）
• 脉冲持续时间：3–5 ns（OPO），4–6 ns（泵浦激光器）
• 典型光束直径：7 mm（T-10，T-20），9 mm（T+）
• 典型光束发散：<2 mrad（OPO），<0.6 mrad（泵浦激光器）
• 偏振：信号光束水平，闲置和SH光束垂直
• 泵浦波长：532 nm
• 脉冲能量稳定性（标准偏差）：<2.5%
• 脉冲重复率：10 Hz（T-10，T+），20 Hz（T-20）
• 单元尺寸（宽×长×高）：456 × 821 × 270 mm
• 电源尺寸（宽×长×高）：330 × 490 × 585 mm
• 脐带长度：2.5 m
• 水消耗（最大20 °C）：<10 l/min
• 室温：18–27 °C
• 相对湿度：20–80%（非冷凝）
• 电源要求：200–240 VAC，单相，50/60 Hz
• 功耗：<1.5 kVA（T-10），<2.5 kVA（T-20，T+）
• 清洁度：不低于ISO 9级

注意

• 激光器必须始终连接到主电源。如果断开超过1小时，则在打开电源之前需要几个小时的预热时间。
