平度仪 XT915

概述
Easy-Laser XT915 平面度测量系统主要用于法兰和回转轴承的检测，以及其他类型的工业平面度测量。XT915 适用于需要在长距离上快速、可重复地检查法兰的制造商。系统随附文档。

主要功能

• 采用电机驱动的旋转激光头（XT21）生成连续激光平面，实现快速测量。
• 测量范围可达 12 m [40']，适用于长跨度法兰检测。
• 三个粗对准目标，简化并加速安装调试。
• 引导式 Flange flatness 程序按步骤指引操作员，测量后立即给出结果。
• 平面度支架支持单手操作，较标准磁座更易定位检测器探头。
• 高分辨率检测探头（XT7）和长续航，适合工业使用。
• 可升级至 XT920，以获得更高精度、更长测距或更广泛的几何测量能力。

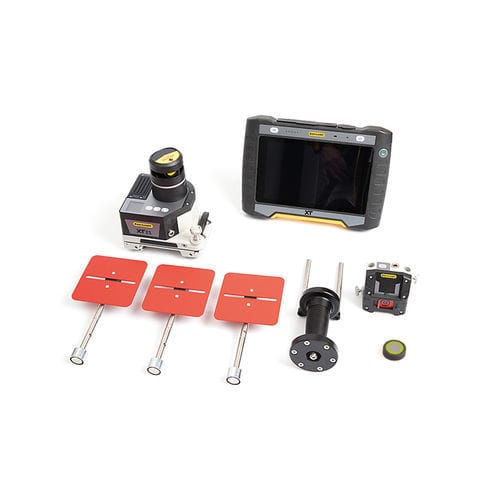

系统组成 / 随机附件

• XT7 检测器（2 轴 TruePSD 20×20 mm）
• XT21 激光发射器（电机驱动旋转头）
• 目标板 100×100 mm（通常包含 3 块）
• XT 平面度支架（手动检测器支架）
• 遥控器
• 卷尺 5 m [16.4']
• 充电器（100–240 V AC）、DC 分路充电线、DC 转 USB 适配器
• 光学清洁布、含说明书的 USB 记忆棒、内六角扳手套装
• 带轮携带箱

工作原理
将 XT21 发射器布置为旋转激光平面覆盖测量区域。使用粗对准目标进行初步对准，然后使用平面度支架将检测器移至每个测量位置并记录数值。程序引导操作员完成测量步骤，并在测量后立即显示平面度结果。

技术规格

• 测量距离：可达 12 m [40']
• 激光平面平整度：±0.01 mm/m [±0.01 mils/inch]
• XT7 检测器 — 类型：2 轴 TruePSD 20×20 mm [0.79×0.79"]
• XT7 — 通信：蓝牙
• XT7 — 内置电池：可充电 Li‑Ion
• XT7 — 连续工作时间：最长可达 16 小时
• XT7 — 分辨率：0.001 mm [0.05 mils]
• XT7 — 测量精度：静态光束 ±0.001 mm ±1%；旋转光束 ±0.01 mm ±1%
• XT7 — 电子倾角计：0.1° 分辨率
• XT7 — 温度传感器：±1 °C 精度
• XT7 — 环境防护：IP66/67
• XT7 — 工作温度：-10–50 °C [14–122 °F]
• XT7 — 存储温度：-20–50 °C [-4–122 °F]
• XT7 — 相对湿度：10–95%
• XT7 — 外壳：阳极氧化铝 + PC/ABS + TPE
• XT7 — 尺寸（W×H×D）：76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — 重量：241 g [8.5 oz]
• XT21 激光发射器 — 类型：二极管激光器
• XT21 — 波长：630–680 nm
• XT21 — 激光安全等级：2 级
• XT21 — 输出功率：< 1 mW
• XT21 — 光束直径：出射口 6 mm [0.24"]，12 m [40'] 处约 10 mm [0.39"]
• XT21 — 测量范围：可达 12 m [40']
• XT21 — 电池：可充电 Li‑Ion
• XT21 — 连续工作时间：最长可达 16 小时
• XT21 — 预热时间：15 分钟
• XT21 — 工作温度：0–50 °C [32–122 °F]
• XT21 — 存储温度：-20–50 °C [-4–122 °F]
• XT21 — 相对湿度：10–95%
• XT21 — 激光平面平整度：±0.01 mm/m
• XT21 — TFT 显示屏：240 × 240 px，RGB
• XT21 — 外壳：阳极氧化铝 + PC/ABS + TPU
• XT21 — 尺寸（W×H×D）：147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — 重量：2060 g [72.66 oz]
