激光矫直系统 XT920

轴滚筒用于机床

概述
Easy-Laser® XT920 Geometric 测量系统是面向工业环境的模块化几何测量解决方案。可用于测量直线度、平面度、垂直度、平行度和水平度，适用于广泛的应用场景。系统可选四种激光发射器（XT20、XT21、XT22、XT23），并包含常用支架；系统可扩展以满足未来测量需求。

选择合适的激光发射器
XT920 可选择 XT20、XT21、XT22 或 XT23。XT22 提供最长量程和更先进的光学特性；选择应根据测量范围、光束直径及当前与未来任务所需功能决定。

一台探测器，多种应用
XT7 几何探测器支持检测静态和旋转激光束，允许在保持同一探测器的前提下增加发射器以实现新应用。探测器配备大型前显示屏以指导设置与测量，TruePSD 20x20 mm 传感器、蓝牙通信及 IP66/67 防护等级。

根据需求调整系统
XT920 随附一套实用支架。可添加标准配件或为特定任务设计定制支架。XT7 的 PSD 位置与 XT70-M 测量单元一致，便于不同 XT 系统间的支架与组件组合。

主要优势

• 高测量精度 — 精密激光发射器和 XT7 探测器可在要求严格的工业测量任务中提供准确读数。
• 多功能支架 — 支架设计注重稳定性、重复性和高效安装。
• 多平台兼容 — 可与 Easy-Laser 显示单元及 iOS/Android 设备连接进行数据查看与记录。

常用程序（示例）

• 基础平面度 — 使用两排点（每排 2–8 点）检查基础和框架的平面度。需单独激光发射器。
• 直线度 — 测量长轴、辊筒、轴承颈、基座、导轨和机床结构。提供水平和垂直对准结果，既有图形显示也有数值；自动计算最佳拟合（Best-fit）。(需 XT20 或 XT22 发射器。)
• Values – 扩展应用 — 配合适当的单元和支架，可用于大多数几何测量；适用于整机安装。界面可同时显示最多四个单元，并支持每个测点的自动记录和备注。

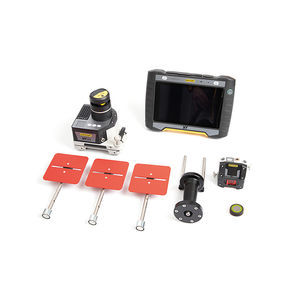

系统部件（示例：包含或可选）

• XT20 激光发射器
• XT21 激光发射器
• XT22 激光发射器
• XT23 激光发射器
• XT7 探测器
• 激光发射器多功能支架
• 带可转头的磁座
• 偏置支架
• 可伸缩杆

完整系统包含（标准件）

• 1 台探测器 XT7
• 1 个遥控器
• 1 个 XT 激光发射器多功能支架
• 1 个带可转头的磁座
• 2 个磁座
• 2 个偏置支架
• 4 根杆 75 mm [2.95"]
• 8 根杆 120 mm [4.72"]
• 1 卷卷尺 5 m [16.4']
• 1 个充电器 (100–240 V AC)
• 1 根 DC 分接充电线
• 1 个 DC 转 USB 适配器（用于充电）
• 1 块光学清洁布

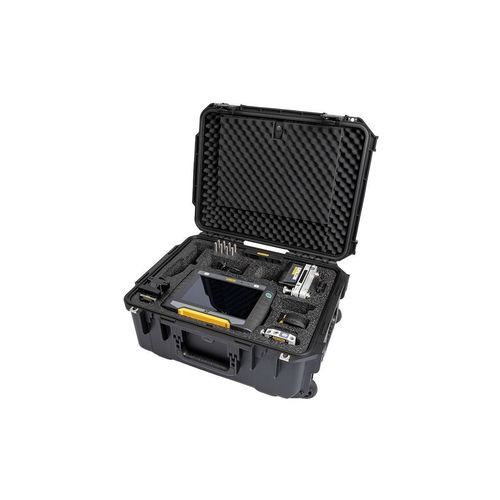

• 1 个包含手册的 USB 存储器
• 1 套内六角扳手
• 1 套 XT 激光发射器安装螺丝
• 1 个带轮的携带箱
• 添加您选择的激光发射器：XT20、XT21、XT22 或 XT23

关于探测器和发射器的说明
XT7 探测器可检测静态和旋转束，具有 2 轴 TruePSD 20x20 mm 传感器、蓝牙无线、内置 Li-ion 电池、分辨率 0.001 mm，典型工作时间可达 16 小时。XT 系列发射器在量程、光束直径和功能上因型号（XT20/XT21/XT22/XT23）而异。

规格

• 系统名称：XT920 Geometric
• Brand: Easy-Laser®
• 探测器：XT7 — 2 轴 TruePSD 20x20 mm；蓝牙无线；内置 Li-ion 电池；工作时间可达 16 h；分辨率 0.001 mm；静态束测量精度 ±0.001 mm ±1%，旋转束 ±0.01 mm ±1%；电子倾角计分辨率 0.1°；温度传感器 ±1°C；IP66/67；外形 WxHxD: 76 x 76.6 x 46.4 mm；重量 241 g。
• XT20 激光发射器 — 二极管激光；波长 630–680 nm；激光安全等级 2；输出 < 1 mW；开口处光束直径 6 mm，20 m 处 10 mm；测量范围半径 20 m；蓝牙无线；Li‑Ion 电池；工作时间可达 30 h；预热 15 min；工作温度 -10–50 °C；防护等级 IP55；显示 240x240 px；外壳 阳极氧化铝 + PC/ABS + TPU；外形 WxHxD 147x126x152 mm；重量 2065 g。
• XT21 激光发射器 — 二极管激光；波长 630–680 nm；等级 2；输出 < 1 mW；开口处光束直径 6 mm，约 12 m 处 ~10 mm；测量范围可达 12 m；Li‑Ion 电池；工作时间可达 16 h；预热 15 min；存储 -20–50 °C；相对湿度 10–95%。
• XT22 激光发射器 — 光纤耦合二极管激光；波长 630–680 nm；等级 2；输出 < 1 mW；开口处光束直径 6 mm，40 m 处 13 mm；测量范围半径 40 m；蓝牙无线；Li‑Ion 电池；工作时间可达 30 h；预热 15 min；工作温度 -10–50 °C；激光面平坦度 ±0.01 mm/m。
• XT23 激光发射器 — 二极管激光；波长 630–680 nm；等级 2；输出 < 1 mW；开口处光束直径 6 mm，40 m 处 13 mm；测量范围 20–40 m，取决于通信；蓝牙无线（标注 40 m 范围）；Li‑ion 电池；工作时间可达 16 h；预热 15 min；某些型号工作温度 0–50 °C；激光面平坦度 ±0.01 mm/m；束间正交度 ±0.01 mm/m（视型号而定）。
• 通用环境与可用性：许多组件为户外/工业使用设计；相对湿度典型 10–95%；存储温度典型 -20–50 °C；外壳材料：阳极氧化铝、PC/ABS 和 TPU；系统可通过配件和支架扩展。
