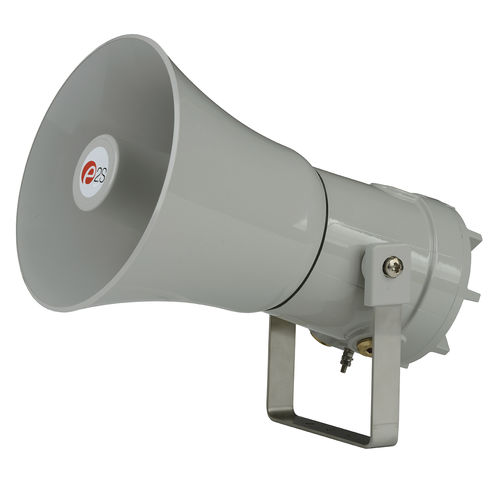

支架安装式扬声器 D1xL2F

危险区域坚固耐火

产品概述
D1xL2F 是一款 25W 公共广播（PA）扬声器，配备回旋式喇叭（re-entrant flare horn），用于危险区域的高声压级扩声与信号传输。外壳为船用级防腐 LM6 铝合金，IP66/67（Type 4/4X），适用于 Class I & II Div 1 及 Zone 1、20、21 的防爆应用。

产品说明
回旋喇叭为高冲击、阻燃热塑性材料，现场可更换。驱动单元采用标准 1 3/8"-18 公螺纹连接。所有型号均配有三进线口和双路端子。大容量接线室与带螺纹的防火接合盖简化了安装与日常维护。

主要特性

• 多档变压器抽头（25/70/100V 可选）
• 316 不锈钢棘轮可调安装支架
• 三进线口与双路端子
• 船用级铝合金外壳，铬化+喷粉涂层（ISO 12944-6）
• UL1480 与 CAN/ULC-S541 火警与信号扬声器认证

部件编码 / 可选项
产品类型：D1xL2 — D1xL2 25W 扬声器。喇叭类型：F — 回旋式喇叭。型号选项：V100 (100V)、V070 (70V)、V725 (25V/70V)、R008 (8 Ω)、R016 (16 Ω)。
进线口选项：A/B/C/D/F/G — 各种 M20/M25 与 NPT 适配器配置；除适配器外均带封堵塞。封堵塞/适配器材质：黄铜 / 镀镍黄铜 / 不锈钢。支架材质：A4 316 不锈钢（可选设备标签）。产品版本：A — UL, cUL, IECEx, ATEX, CSFM, INMETRO, DNV；D — Class II UL/cUL（部分变压器选项除外）。提供标准及定制配置。外壳颜色：红或灰（可按需定制颜色）。

认证

• UL / cUL（档案号：E230764）
• IECEx（IECEx ULD 19.0008X）
• ATEX（DEMKO 19 ATEX 2141X）
• CSFM（7136-2279:0504）
• UKCA（UL21UKEX2132X）
• INMETRO（IEx 24.0158X）
• DNV（TAA00003KC）

技术规格

• 额定功率：25 Watts RMS
• A 版 SPL：104dB ±3dB @ 1W @ 1m (Pink); 119dB ±3dB @ 25W @ 1m (额定); 123dB(A) @ 1m 于 1.3kHz (最大)
• D 版 SPL：89dB ±3dB @ 1W @ 1m (Pink); 98dB ±3dB @ 25W @ 1m (额定); 108dB(A) @ 1m 于 1.3kHz (最大)
• 25/70V 线抽头（A 版）：25W / 12.5W / 6W / 2W / 1W（阻抗详见资料）
• 70V 抽头（低阻抗选项列出）：25W / 12.5W / 6W / 2W
• 100V 抽头：25W / 12.5W / 6W / 2W
• 低阻抗：8 Ω 或 16 Ω
• Q 因子：3.1 @ 500Hz；2.8 @ 1kHz；6.4 @ 2kHz；13.2 @ 4kHz；13.8 @ 8kHz
• 指向性指数：4.9 @ 500Hz；4.5 @ 1kHz；8.1 @ 2kHz；11.2 @ 4kHz；11.4 @ 8kHz
• 频率范围：400Hz 至 8,000Hz
• 直流线路监测：2.2µF 电容（变压器）；470µF（低阻抗）
• 防护等级：EN60529: IP66/67；UL50E / NEMA250: 4/4X/3R/13
• 外壳材质：船用级 LM6 铝合金
• 外壳涂层：铬化与粉末涂层 — ISO 12944-6 CX, C5VH & C5H
• 标准进线：1 × 1/2" NPT & 2 × M20（可选螺纹适配器）
• 端子：0.5–2.5mm² (20–14 AWG)，双路
• 接地螺柱：M5
• 外壳容积：<2 升
• 安装温度（A 版）：NEC: -55° 至 +85°C；CEC/IECEx/ATEX: -55° 至 +75°C
• 安装温度（D 版）：NEC Class Div: -40° 至 +70°C；NEC Class Zone / CEC: -55° 至 +75°C
• 存储温度：-55° 至 +85°C
• 相对湿度：95%（高湿高温环境建议额外热带化处理）
• MTBF (V100/V070/V725)：630.69 年 / 5,524,861 小时（MIL-217）
• MTBF (R008/R016)：830.22 年 / 7,272,727 小时（MIL-217）
• 重量：线路版本：4.5 kg；低阻抗：4.2 kg
