消防警报喇叭 D1xS2F

气体防爆无信标

概述

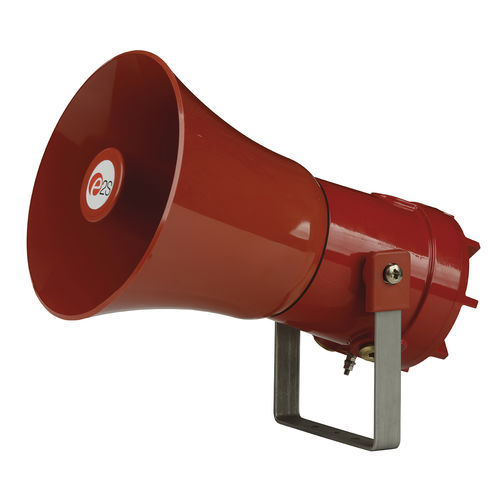

D1xS2F 是一款高性能、全球认证的报警喇叭音响器，声压级可达123dB(A)。其海洋级防腐铝合金外壳（Type 4/4X，IP66/67）获准用于 Class I Div 1、Zone 1、IECEx 及 ATEX Zone 1、2、21 & 22 的防爆信号应用。

产品描述
该设备提供64种可选警报音，并具备4个可远程选择的阶段/通道。螺纹防火接头、多路电缆入口及重复可插拔端子简化了安装与维护。提供24Vdc（经批准用于公共火警模式）及100–240Vac用于一般信号。标准符合 IEC61508(2010) 的 SIL1 & SIL2 Route 2H，提供可选诊断模块以满足 Route 1H SIL2。

主要特性

• 最大声压级：123dB(A) @ 1m ±3dB
• 64种可选警报音（符合 UKOOA / PFEER）
• 4个可远程选择的阶段/通道
• 直流设备支持正/负线切换；交流设备为共用电源线
• 多声源系统自动同步
• 标配 A4 (316) 不锈钢安装支架
• 三路电缆入口，提供螺纹适配器
• 支持定制音色和频率配置
• LM6 海洋级铝合金外壳，铬酸盐预处理与粉末涂层
• 适用版本具 UL464 公共火警模式认证

下载（可用文档）

• Datasheet.pdf
• D190-01-101-IS_Issue_6__D1xS2-A_.pdf（安装手册：产品版本 [A]）
• D190-01-671-IS_Issue_4__D1xS2-S_SIL2_.pdf（安装手册：产品版本 [S]）
• D190-01-151-IS_Issue_4__D1xS2-D_.pdf（安装手册：产品版本 [D]）
• D190-01-691-IS_Issue_1__D1xS2-T_.pdf（安装手册：Telephone-Relay 版本 [T]）
• D190-00-101-IS-PRT_Issue_5_D1xS2.pdf（INMETRO 安装手册）
• 各类证书与合规文件（IECEx、ATEX、UL、CSFM、UKCA、INMETRO、DNV、SIL 证书、IP/浸入证明、符合性声明、配线示意图、图纸）

音色与声学能力
该音响器提供64种可选音色，包括 PFEER 有毒气体、PFEER 一般警报、IMO 代码、ISO/NFPA 时序模式、连续音和扫频音；阶段音色可独立设置，并支持国家/定制配置。

安装与机械
外壳采用 LM6 海洋级铝合金，按 ISO 12944-6 CX、C5VH & C5H 进行铬酸盐处理并喷粉涂层。外壳颜色：红色或灰色（可按需定制颜色）。螺纹防火接头、多路电缆入口（可用适配器）、堵头可选黄铜、镀镍或不锈钢。端子：0.5–2.5mm²（20–14 AWG），12AWG 实心导体；可插拔且重复。接地螺柱：M5。外壳容积 <2 升。工作/储存温度：-55 至 +85°C。相对湿度：99%。

认证与批准
拥有多项国际认证，包括 IECEx、ATEX、UL/cUL/ULC、CSFM、UKCA、INMETRO、DNV。特定产品版本符合 IEC61508(2010) 的 SIL1 & SIL2 要求。

技术规格（摘要）

• 最大输出：123dB(A) @1m ±3dB
• 额定输出示例：118dB(A) @1m ±3dB
• 音色数量：64
• 阶段数量：4
• 有效范围：200 m / 656 ft @ 1 kHz
• 直流电压：11.5–54Vdc（典型 24Vdc）；交流电压：100–240Vac（典型 230Vac）
• 浪涌电流示例：815mA 在 4ms 内 @24Vdc
• 防护等级：EN60529 IP66/67；UL50E / NEMA：4 / 4X / 3R / 13
• 外壳材料：LM6 海洋级铝合金
• 电缆入口示例：1×1/2" NPT & 2×M20（可用适配器）
• MTBF DC：225.16 年 / 1,972,386 小时（MIL 217）
• 重量：4.00 kg
