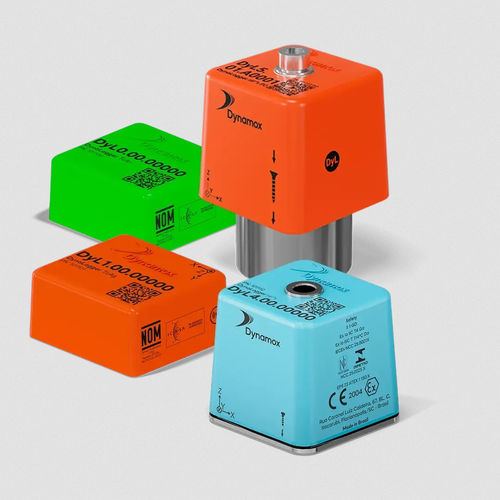

MEMS振动传感器 TcAg

用于监控机器用于机器检修液压应用

概述
TcAg（DynaLogger系列）是一款无线物联网传感器，用于根据 ISO 20816 评估回转机械的缺陷趋势和严重程度。其将同时工作的三轴MEMS加速度计与接触式温度传感器集成，实时按分钟向在线平台发送遥测数据，无需本地软件安装。产品标识：PN 101101 · NCM 9027.89.99 · HS 9027.89 · 数据表 版本7 · 2026年3月。

平台功能

• 剔除设备停机期间记录的数据
• 警报配置与电子邮件通知
• 移动平均与数据平滑
• 数据聚合与监测点间比较
• 可预测性指标，包括达到 A2 警报级别的平均时间

产品特性

• 体积小：36.6 × 33.6 × 18.7 mm；重量 33.8 g
• 长寿命电池：3 V 电池，在标准条件下估计可用 5 年
• 安装简便：使用粘合剂直接粘贴至设备
• 遥测可配置：间隔 1 至 60 分钟
• 真实同步三轴测量：x、y、z 轴同时测量
• 支持远程固件和配置更新

适用场景

• 通用回转机械状态监测
• 机械结构：机架、销轴、悬挂、弹簧和导轨
• 液压缸与涂层管道
• 轨道车辆部件：转向架、轴承、支架和滚轮
• 电气元件：母线、变压器端子和配电盘
• 制动系统及职业振动监测

安装

• 选择监测点。 在安装前识别机器的关键点。
• 每点使用一台传感器。 TcAg 为三轴设备，一台单元覆盖一个监测点。
• 安装在刚性部位。 优先靠近轴承的位置，且应置于构件中心；避免刚性较低的区域（散热片、罩壳、护罩）。
• 对齐轴向。 将传感器某一轴（x、y 或 z，标注在机身上）与机器轴对齐。
• 覆盖电机两侧。 在适当情况下，在驱动侧（DS）和非驱动侧（NDS）各安装一台传感器。
• 粘贴传感器。 清洁表面并在传感器底座全贴面积涂布经批准的粘合剂。

批准粘合剂（示例）

• 3M DP8810
• 3M DP8710
• 3M DP420
• 3M DP-420NS
• 3M DP-8407NS
• Loctite HY4090

技术示意图 / 安装层（底视图）
TcAg 本体 · 33.6 × 18.7 mm
金属底座 · 0.7 mm
粘合剂 · 3M DP8810、DP-8407NS 或 Loctite HY4090
设备表面

技术规格

• 通用：尺寸 36.6 × 33.6 × 18.7 mm (1.44 × 1.32 × 0.74 in)；重量 33.8 g；材料 LEXAN™；安装方式：粘贴；指示灯（LED）：红 / 绿。
• 传感器：三轴 MEMS 加速度计；冲击极限 3,000 g，0.5 ms；频率响应 2 kHz (±3 dB)；温度传感器：接触式。
• 环境：工作温度 −10 °C 到 84 °C (14 °F 到 183.2 °F)；爆炸性环境认证温度 (Tamb) −10 °C 到 79 °C (14 °F 到 174.2 °F)；部分批次认证至 −10 °C 到 88 °C (14 °F 到 190.4 °F)。注意：低于 0 °C 操作会降低电池寿命（−20 °C 约减半）。
• 电源：电池电压 3 V；估计续航 5 年（在 20–60 °C 且每 5–30 分钟发送一次遥测时）。
• 通信：Bluetooth 5.3 (2,400–2,483.5 MHz)；视距范围 100 m（受障碍/干扰及接收器影响）；射频输出功率 0.4 dBm。
• 遥测：监测间隔 1 到 60 分钟；监测指标：RMS 加速度、RMS 速度、接触温度；温度分辨率 0.01 °C；频带 3 Hz 到 2.5 kHz（可调）；动态范围高达 ±16 g；存储 51,200 样本（可调）。
• 认证 / 防护：IECEx / ATEX / INMETRO（随批次不同）；IP66 / IP68 / IP69K（按认证批次规定）。
