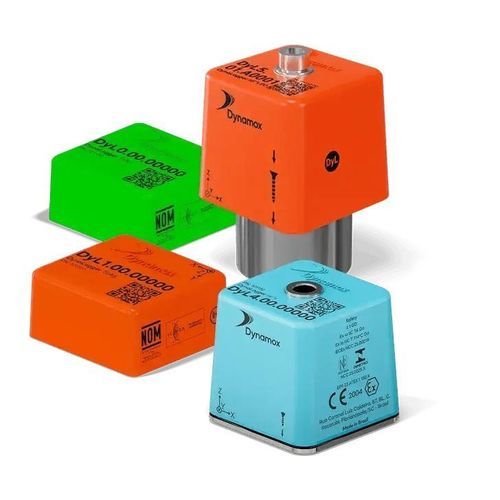

MEMS振动传感器 DynaLogger HF+

用于监控机器发动机用于压缩机

概述
DynaLogger HF+ 与 HF+s 三轴振动及温度传感器，可识别广泛工业设备的故障模式与缺陷。宽频覆盖支持低速至高速设备；在线平台提供频谱分析与连续状态监测工具。

监测模式
遥测

• 按频带可配置指标
• 加速度（RMS）
• 速度（RMS）
• 位移 RMS
• 峰值（Peak）
• 峰峰值
• 峭度因子（Crest factor）
• 偏度（Skewness）
• 峰度（Kurtosis）
• 接触温度

频谱 / 波形

• 频谱
• 线性、圆形与轨道波形
• 频率滤波
• Cepstrum
• 包络（解调）
• 自相关
• 频谱瀑布图
• 多指标

高级指标

• 多频带 RMS
• 包络 RMS
• 峰峰值
• 峰度（Kurtosis）
• FC 与 FC+
• 地毯能量（Carpet energy）
• 速度中 1X 与谐波能量
• 包络与包络 RMS 中的 1X BPFO、BPFI、BSF 与 FTF

关键数据

• 最高频率：13 kHz
• 频谱噪声密度：< 75 μg/√Hz
• 分辨线数（单轴）：98,304
• 估算电池寿命：5 年
• 最高工作温度（HF+s，批次 ≥ 053）：105 °C
• 空旷场范围（Bluetooth 5.3）：100 m

特性

• 紧凑型外形，频带宽至 13 kHz
• 长寿命 3 V 电池 — 典型条件下估算寿命 5 年
• 高频谱与振幅分辨率，支持精细诊断
• 丰富指标 — 每个频带 200+ 时间与频率指标
• 适用于 >10 RPM 的低速机械
• 低频谱噪声（< 75 μg/√Hz）
• 真正同时的三轴测量（x、y、z）
• 支持远程固件升级

应用

• 电机、泵与风机
• 压缩机与冷机
• 齿轮箱（含行星齿轮）
• 振动筛
• 滚筒
• 收割机及越野车的内部部件
• 门式起重机与场内设备
• 风力发电机
• 高速与低速设备的轴承

技术规格
通用
尺寸：HF/HF+s（不锈钢底座）：39 × 39 × 35 mm
HF+s（全不锈钢底座）：39 × 39 × 39 mm
重量：HF+（铝底座）：73 g；HF+s（不锈钢底座）：97 g；HF+s（全不锈钢底座）：110 g
材质：外壳：LEXAN™；传感器针与底座：不锈钢或铝
安装：粘接或螺丝固定
可视指示（LED）：红 / 绿

传感器
加速度计：MEMS 三轴
加速度计冲击极限：0.2 ms 时 10,000 g

电源
电池电压：3 V
续航：5 年（典型使用模式估算）

环境
工作温度：HF+：−10 °C 至 84 °C；HF+s，批次 < 05：−10 °C 至 84 °C；HF+s，批次 ≥ 053：−10 °C 至 105 °C
爆炸性环境认证工作温度：HF+ 与 HF+s：−10 °C 至 79 °C；HF+s，批次 ≥ 053：−10 °C 至 105 °C

通信
无线通信：Bluetooth 5.3（2,400 至 2,483.5 MHz）
空旷场范围：100 m（依赖于障碍物与干扰）
射频输出功率：0.4 dBm

遥测
监测间隔：1 至 60 分钟
监测指标：RMS 加速度、RMS 速度、接触温度
温度分辨率：0.01 °C
频带：出厂标准：34 Hz 至 13 kHz 与 3 Hz 至 13 kHz（可调）
频率响应（±3 dB）：7.6 kHz
幅度范围：最多 ±16 g
存储：51,200 样本（可调）

频谱
频谱噪声密度：< 75 μg/√Hz
采样率：最高 26 kHz
频率响应（±5%）：7 kHz
频率响应（±3 dB）：7.6 kHz
最小频率分辨率：0.006 Hz（8 位）· 0.012 Hz（16 位）
最小幅度分辨率：16 mg（8 位）· 61 μg（16 位）
幅度范围：最多 ±16 g
分辨线数（LOR）：98,304（单轴）· 32,768（三轴）
最高频率：571 Hz 至 13 kHz（可调）
最大采集时间：172.2 s（单轴）· 57.3 s（三轴）

产品特性 / 技术参数

• 产品系列：DynaLogger HF+ / HF+s
• 最高频率：13 kHz
• 频谱噪声密度：< 75 μg/√Hz
• 分辨线数（单轴）：98,304；（三轴）：32,768
• 频谱采样率：最高 26 kHz
• 幅度范围：±16 g
• 加速度计类型：MEMS 三轴
• 电池：3 V，典型使用下估算续航 5 年
• 无线：Bluetooth 5.3，空旷场范围约 100 m
• 尺寸（示例）：39 × 39 × 35 mm（不锈钢底座）
• 重量范围：73 g 至 110 g，依据底座材料不同
• 使用温度示例：−10 °C 至 84 °C（标准）；HF+s 批次 ≥ 053 最多 105 °C
• 防护等级（选定批次/认证）：IP66 / IP68 / IP69K
