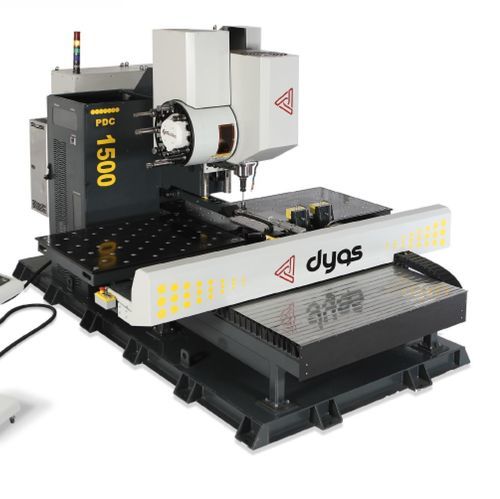

CNC数控钻孔机 PDC

立式3轴用于板材

总体说明

• 与 Fanuc Oi-MFP 数控系统集成，适用于工业钻孔与加工循环
• 采用高强度钢制造，焊接部件经热处理以降低应力
• 喷砂并涂漆的表面，适合工业环境防护
• 厚度6 mm至80 mm的板材通过传输球并由液压夹具定位与搬运
• 加工包括：钻孔、攻丝、倒角、定位标记、同步铣削及可选的底部沉头，精度高
• 直线导轨与滚珠丝杠由自动润滑系统持续润滑
• 环保型 MQL 冷却可通过主轴实现刀具内外冷却
• Renishaw 刀具与工件测量系统用于减少装夹及操作错误
• 工作台与刀具使用寿命延长，维护周期延长
• 可选配排屑输送机及便于操作的 CAM 系统
• CE 认证

技术参数
机型: PDC-1500 / PDC-1000
控制系统: Fanuc Oi-MFP
钻孔单元: 1 台垂直单元
主轴功率: 22 kW
主轴扭矩: 280 Nm
主轴转速: 10–4,000 rpm
刀柄: BT40
板材厚度（最小/最大）: 6 mm / 80 mm
最大钻孔直径: Ø40 mm
攻丝范围: M8 – M24
X/Y 轴速度: 20 m/min
Z 轴速度: 15 m/min
自动换刀装置（ATC）: 16 把刀具
材料尺寸示例: 最大可达 1000x1500x65 mm（可提供其他尺寸）
材料重量示例（最大）: 可达 760 kg
机器重量示例: PDC-1500 约 7,400 kg；PDC-1000 约 6,600 kg
机器尺寸示例（PDC-1500）: 5270x5600x2700 mm

主要规格

• 主型号：PDC-1500
• 备选型号：PDC-1000
• Fanuc Oi-MFP 数控系统
• 主轴 22 kW、280 Nm、10–4,000 rpm
• BT40 刀柄，16 位 ATC
• 板材厚度能力：6–80 mm
• 最大钻孔 Ø40 mm；攻丝 M8–M24
• 轴速度：X/Y 20 m/min，Z 15 m/min
• 配备 Renishaw 测量、自动润滑与 MQL 冷却

可选项与合规

• 可选排屑输送机
• 可选便于操作的 CAM 系统
• 可选底部沉头加工
• 符合 CE 认证，适用于工业用途
