3轴CNC加工中心 3BDC立式BT40钻孔
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 相关功能
- 钻孔
- 应用
- 用于重型作业, 用于型材
- 其他特性
- 换刀
- 转速
最少: 50 rpm
(314 rad.min-1)最多: 4,000 rpm
(25,133 rad.min-1)- 输出功率
22 kW
(29.91 hp)- 整体长度
2,250 mm
(88.6 in)- 整体宽度
7,230 mm
(284.6 in)- 总高度
3,295 mm
(129.7 in)
产品介绍
概述

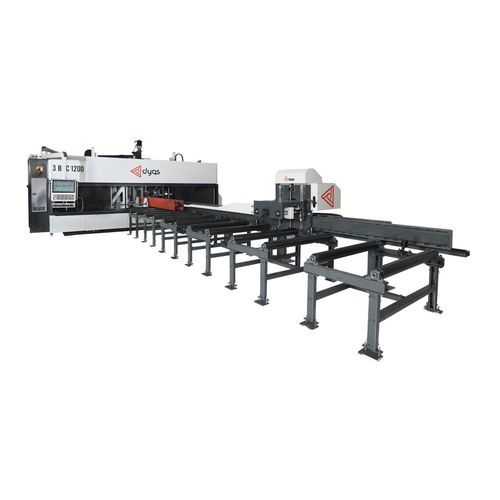

3BDC-1200 是一款用于梁和型材加工的 CNC 加工中心，针对结构钢型材的高产能钻孔和加工而设计。设备结合可移动桥架、FANUC 控制和伺服驱动，确保定位精准且可重复。
主要特点
技术参数
可选项
适用场景
3BDC-1200 是一款用于梁和型材加工的 CNC 加工中心，针对结构钢型材的高产能钻孔和加工而设计。设备结合可移动桥架、FANUC 控制和伺服驱动，确保定位精准且可重复。
主要特点
- 可移动 FANUC CNC 控制单元，便于编程和操作
- 所有轴采用 FANUC 伺服电机与行星齿轮箱驱动
- 预压滚珠丝杠和焊接钢结构机身，具有良好尺寸稳定性
- 可移动桥架实现主轴快速且精确的位置控制
- 液压夹具用于工件的可靠夹紧
- 主轴支持快速换刀并具抗冲击设计
- 每主轴配备 6 工位自动换刀装置（ATC）
- BT40 刀柄带冷却通道；刀具冷却采用 MQL
- 进出料输送机各 12 m；中央润滑为标准配置
技术参数
- 机型：3BDC-1200
- 控制单元：FANUC iH/PRO 21.5 英寸彩色触摸屏
- 钻孔单元（垂直）：1
- 钻孔单元（水平）：2
- 钻孔直径：10–40 mm
- 主轴转速：无级可调 50–4000 rpm
- 主轴电机功率：22 kW（280 Nm）
- 运动传动：预压滚珠丝杠 / 丝母系统
- 自动换刀：每主轴 6 工位 ATC
- 进/出料输送机长度：12 m / 12 m
- 中央润滑系统：标准
- 刀具冷却系统：MQL（最小量润滑）
- 每米线性重量：750 kg
- 攻丝工具（可选）：M10–M24（专用套件）
- 梁宽 × 高：1200 × 500 mm
- 刀柄：BT40（带冷却通道）
- 工件运动：伺服电机 + 行星齿轮箱
- 型材测量系统：标准
- 机器尺寸（长×宽×高）：2250 × 7230 × 3295 mm
- 划线标记：标准
- 排屑输送机：可选
可选项
- 斜切带锯集成（可选）
- 排屑输送机（可选）
- 攻丝工具套件 M10–M24（可选）
- 定制夹具和装夹解决方案
适用场景
- 结构钢型材的大批量钻孔与加工
- 框架、梁和桁架制造
- 焊接与装配线零件的前处理
- 建筑、重型机械与基础设施领域的生产
