水旋转接头 SE 6

用于油用于空气6 通道

产品说明

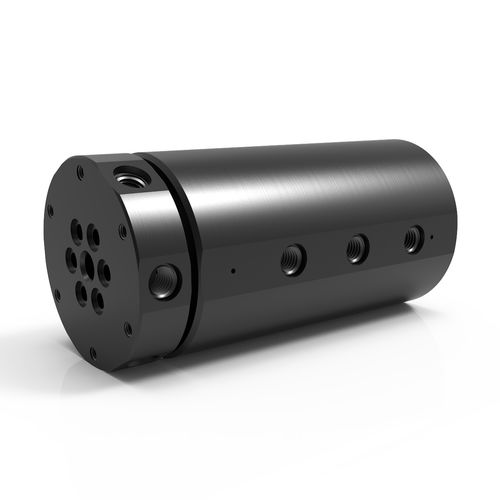

DSTI SE系列6通道旋转接头在紧凑设计中提供六个独立流路，适用于需要高压和受限空间的应用。SE型号标准在轴和壳体侧面配备螺纹连接，也可按订购要求选配轴向O形圈面密封用于面安装。该系列可直接与DSTI电气滑环集成，实现流体与电气/数据的联合传输。

主要特性

• 六个独立流路，可同时输送多种介质。
• 紧凑结构，适合空间受限场合。
• 标准侧面（径向）螺纹连接；可选轴向O形圈面密封。
• 可与电气滑环直接集成，实现流体与电气/数据的组合传输。

最高压力 — 可选项

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20,000 PSI [1,375 BAR] — HPS
• 其他 — 可定制解决方案

最高转速 — 可选项

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• 其他 — 可定制解决方案

连接类型 — 可选项

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• 中压 — HPS
• 其他 — 可定制解决方案

适用介质 — 可选项

• 空气/气体 — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 化学品 — GPS, SCS, HPS
• 冷却液 — SE, GP, GPS, SCS, HPS
• 去离子/自来水 — GPS, SCS, HPS
• 食品级 — SCS
• 油/液压 — SE, GP, GPS, SCS, HVH, HPS
• 蒸汽 — 可定制解决方案
• 水/乙二醇 — SE, GP, GPS, SCS, HPS

注意 / 介质与密封建议

• 水/乙二醇或冷却液介质必须含有防锈抑制剂。
• 油/液压介质对于标准密封必须为石油基；更高温或侵蚀性介质需使用替代密封材料。

配置示例（型号数据）

• 示例零件：SE-1161 [SEM-1161]
• 连接：#4 SAE‑ORB（也可选等效 G1/8"‑28 BSPP）
• 通道尺寸：0.187" [4.75 mm]
• 直径：2.937" [74.6 mm]
• 长度：6.094" [154.79 mm]
• 贯通孔：0.375" [9.525 mm]
• 最小扭矩（零压，油/液压）：54 in‑lbs [6.1 Nm]
• 可下载资料：产品目录PDF、图纸PDF、DWG(2D)、STEP(3D)、安装与固定文档

安装与接口

• 标准：轴的径向（侧面）螺纹连接 SAE‑ORB 或 BSPP；若未选择轴向选项则侧口为标准。
• 可选：轴向O形圈面密封用于面安装（下单时指定）。
• 可选接口：提供轴法兰安装和壳体法兰安装。
• 轴连接选项：径向与轴向连接；提供螺纹安装孔。

集成与定制

• 为与滑环直接集成以实现流体与电气/数据的组合传输而设计。
• 可根据项目要求提供定制修改与安装接口。

特性 / 技术规格

• 系列：SE Series (6通道)
• 通道数量：6个独立通道
• 最高压力：最高7,500 PSI [515 BAR]（系列能力；亦有其它系列与定制选项）
• 最高转速：最高300 RPM（系列能力；亦有其它转速选项）
• 最高真空度：30 HG
• 温度范围：0 °F 至 220 °F [-18 °C 至 105 °C]（更高温度需替代密封材料）
• 壳体材料：碳钢（黑色氧化处理）
• 轴材料：碳钢（黑色氧化处理）
• 连接类型：SE系列标准为 SAE‑ORB 与 BSPP；系列间提供其它螺纹类型
• 适用介质：空气/气体、冷却液、油/液压、水/乙二醇（详见上述介质建议）
• 可选安装：轴法兰安装、壳体法兰安装、面/平装（下单时指定）
• 文档：SE Series 目录PDF；Installation & Mounting PDF；型号图纸与2D/3D文件（DWG/STEP）
