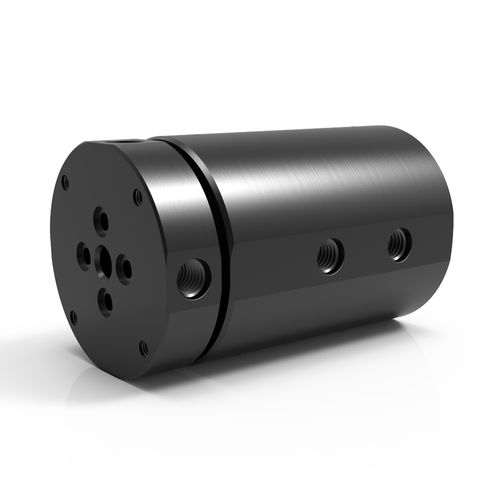

水旋转接头 SE 4

用于油用于气体用于空气

概述
DSTI SE Series 四通道旋转接头在紧凑的设计中提供四个独立流路，适用于高压和空间受限的应用。轴和壳体上标配径向螺纹连接（SAE-ORB/BSPP）；面安装/齐平安装的轴向O形圈面密封为可选（下单时指定）。该系列可与电气滑环机械集成，实现流体与电力/信号/数据的组合传输。

设计 / 主要特性

• 四个独立流路（4通道设计）
• 适用于高压、空间受限应用的紧凑型结构
• 轴与壳体标配径向螺纹连接；可选轴向O形圈面密封
• 可与标准电气滑环机械集成，实现流体与电力/信号的组合传输

示例配置（单一型号示例）
型号：SE-1141 [SEM-1141]
连接：#4 SAE-ORB（亦以 G1/8"-28 BSPP 表示）
通道尺寸：0.187" [4.75 mm]
直径（机身）：2.937" [74.6 mm]
长度：4.828" [122.63 mm]
通孔：0.375" [9.525 mm]
旋转最小扭矩（零压，油/液压）：38 in-lbs [4.29 Nm]
可下载资料：SE 系列目录（PDF）、图纸（PDF）、DWG (2D)、STEP (3D)、安装与装配文件

性能 / 选型要点
最大压力（部分系列）
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
其他 — 可定制选项

最高转速（部分系列）
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
其他 — 可定制选项

连接类型（部分系列）
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Medium Pressure — HPS
其他 — 可定制选项

适用介质（部分系列）
空气/气体 — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
化学品 — GPS, SCS, HPS
冷却液 — SE, GP, GPS, SCS, HPS
去离子/自来水 — GPS, SCS, HPS
食品级 — SCS
油/液压 — SE, GP, GPS, SCS, HVH, HPS
蒸汽 — 定制设计
水/乙二醇 — SE, GP, GPS, SCS, HPS

注意事项 / 预警
用于水/乙二醇或冷却液的介质必须含有防锈剂。油/液压介质必须为石油基。使用寿命取决于转速和工作周期的组合；长时间接近最高转速运行可能缩短寿命。温度高于 220°F (105°C) 或水性介质高于 212°F (100°C) 的应用需要采用替代密封材料及特殊材料/密封选型。

技术规格

• 系列：SE Series（4通道变体）
• 最大压力（典型 SE 4 通道额定值）：7,500 PSI [515 BAR]
• 最高转速（典型高转速选项）：300 RPM
• 最大真空度：30 in Hg
• 温度范围：0°F 至 220°F [-18°C 至 105°C]；更高温度工况需使用替代密封材料
• 连接类型：SAE-ORB（径向）、BSPP；径向螺纹端口为标准；轴向 O‑ring 面密封为可选（需在下单时指定）
• 壳体材料：碳钢（黑色氧化处理）
• 轴材料：碳钢（黑色氧化处理）
• 轴连接选项：径向与轴向连接；标准为径向 SAE-ORB/BSPP（若选择轴向则径向端口封堵）；可选轴向 O‑ring 面密封；带螺纹的安装孔；轴法兰与壳体法兰为可选接口
• 适用介质：空气/气体、冷却液、油/液压、水/乙二醇；各系列另有化学品、DI/自来水、食品级、蒸汽及其他定制介质选项
• 集成：设计用于与电气滑环集成，实现流体与电力/数据的组合传输
• 典型最小旋转扭矩（示例 SE-1141，零压，油/液压）：38 in-lbs [4.29 Nm]
• 可用文档：SE Series 目录（PDF）、安装与装配（PDF）、型号图纸（PDF/DWG/STEP）
