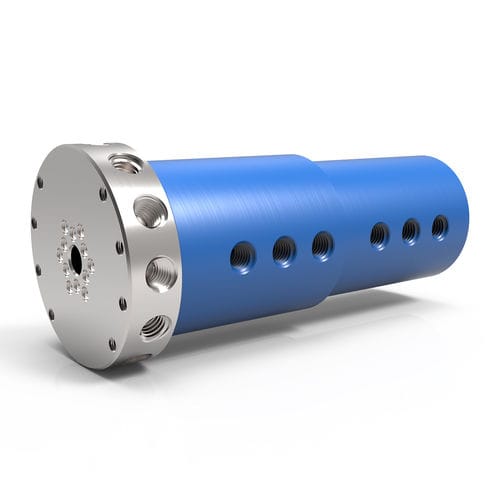

真空旋转接头 LT 12

用于气体用于空气12 通路

概述
LT 系列 12 通道旋转接头专为自动化与机器人系统中的空气、气体和真空应用设计。该产品采用蓝色阳极氧化铝外壳，结构轻巧紧凑，提供 12 个独立流道，可同时传输多种介质。标准型号在轴体和壳体侧面设有螺纹连接；可选面密封 O 型圈组件以实现平齐安装，须在下单时注明。LT 系列可与电气滑环结合，用于流体与电能的组合传输。

主要特性

• 全铝制造（壳体：蓝色阳极氧化处理）
• 12 个独立流道，可同时传输多种介质
• 轻量紧凑，适用于自动化与机器人应用
• 轴体与壳体侧面为标准螺纹连接；可选面密封 O 型圈以实现平齐安装
• 轴材质：铝（化学镀镍表面）
• 可与电气滑环配合实现流体与电的组合传输

性能
最高压力
600 PSI [40 BAR]（LT 系列）

最高转速
500 RPM（LT 系列）

最高真空
30 HG

温度范围
0° F 至 220° F [-18° C 至 105° C]

适用介质
空气/气体（LT 系列）。该产品不建议用于液体介质。

压力选项

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5,000–20,000 PSI [345–1,375 BAR] — 可在高压系列（SE, GP, GPS, HVH, HPS）或定制中实现

转速选项

• 依据系列不同，20–500 RPM（SPS, LT, SE, GP, GPS, SCS, HVH, HPS）
• 也可根据配置提供定制转速

连接类型

• NPT、BSPT 侧面螺纹连接（LT 标准）
• 其他标准：BSPP、ASME‑BPE、SAE‑ORB 或按需定制

轴连接与安装选项

• 标准侧面螺纹连接（若选择 O‑ring 面密封选项则插塞封堵）
• 可选非螺纹 O‑ring 面密封组件以实现平齐安装（下单时指定）
• 带螺纹的接口安装孔，轴法兰或壳体法兰安装
• 始终封堵的加工孔以供定制加工

材料

• 壳体：铝（蓝色阳极氧化）
• 轴：铝（化学镀镍）

配置（摘录）

• LT-21121（LTM-21121）— 1/8"-27 NPT [Rc1/8"-28 BSPT]，通道直径 0.156" [3.962 mm]，直径 2.937" [74.6 mm]，长度 6.806" [172.873 mm]，通孔 0.375" [9.525 mm]，最小扭矩 8 in‑lbs [0.9 Nm]
• LT-23121（LTM-23121）— 3/8"-18 NPT [Rc3/8"-19 BSPT]，通道直径 0.375" [9.525 mm]，直径 4.438" [112.725 mm]，长度 14.070" [357.379 mm]，通孔 0.440" [11.176 mm]，最小扭矩 32 in‑lbs [3.62 Nm]

注意与警告

• LT 系列不建议用于液体介质；如需传输液体，请选择其它产品系列。
• 所有技术参数取决于具体应用条件；使用寿命受转速和工作周期影响。
• 超过 220° F（105° C）的应用或水温超过 212° F（100° C）的情况需采用替代密封材料——请咨询厂家。

技术规格

• 产品：LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• 最高压力：600 PSI [40 BAR]
• 最高转速：500 RPM
• 最高真空：30 HG
• 温度范围：0° F 至 220° F [-18° C 至 105° C]
• 壳体材料：铝（蓝色阳极氧化）
• 轴材料：铝（化学镀镍）
• 标准连接：NPT、BSPT（侧面螺纹）
• 安装选项：轴法兰安装、壳体法兰安装、平齐安装用 O‑ring 面密封
• 适用介质：空气 / 气体（不建议液体）
• 可用文档：LT Series 目录；LT Series 安装与固定（PDF）
