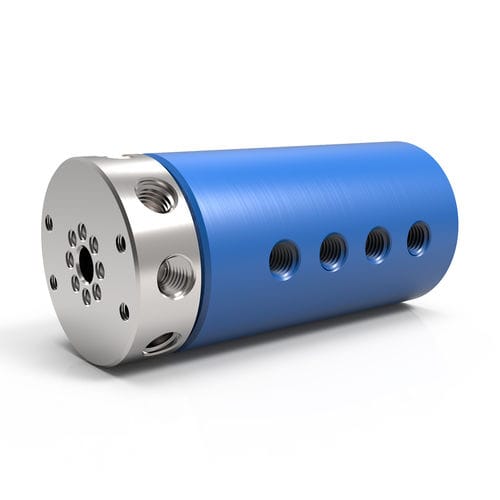

真空旋转接头 LT 8

用于气体用于空气8 通道

产品概述
LT 系列 8 通道旋转接头专为空气、气体和真空应用设计，适用于自动化和机器人领域。该系列旋转接头轻巧紧凑，采用全铝结构，具有八个独立流道，可同时输送不同介质。LT 8 通道型号标配轴与壳体侧面螺纹连接，且可选配用于平齐安装的轴端 O 型圈面密封腺体。

主要特性

• 全铝结构（壳体阳极氧化处理）
• 八个独立流道，可同时传输不同介质
• 轴和壳体标配侧面螺纹连接
• 可选配用于平齐安装的 O 型圈面密封腺体（下单时需注明）
• 可直接与标准电滑环集成，以实现流体与电力的组合传输
• 可选接口安装：轴法兰安装和壳体法兰安装

配置（部分型号）
部件号 | 连接 | 通道尺寸 | 直径 | 长度 | 通孔 | 最小扭矩
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

选项与集成

• 轴连接选项：标准侧面螺纹连接；可选非螺纹 O 型圈面密封腺体以实现平齐安装；螺纹接口安装孔；加工孔（已堵）。
• 可选接口安装：轴法兰安装和壳体法兰安装。
• 可提供电滑环集成，以将流体传输与电力、信号和/或数据传输结合。

技术说明

• 适用介质：空气/气体（主要）。本产品不建议用于液体介质；如需液体介质，请选择 DSTI 的其他产品线。
• 最大真空等级和温度条件会影响密封选择及使用寿命。
• 所列最小扭矩值基于零压且以油/液压介质（或 SPS 系列的空气/气体介质）为条件。使用其他介质或干运转时，所需扭矩可能更高。

技术规格

• 最大压力：600 PSI [40 BAR]
• 最大转速：500 RPM
• 最大真空：30 in Hg
• 温度范围：0° F 至 220° F [-18° C 至 105° C]
• 常见连接类型：NPT、BSPT
• 适用介质：空气 / 气体（主要）。不建议使用液体介质。
• 壳体材料 / 表面处理：铝（蓝色阳极氧化）
• 轴材料 / 表面处理：铝（化学镀镍）
• 轴连接选项：侧面螺纹连接（标准）、可选用于平齐安装的 O 型圈面密封腺体、螺纹接口安装孔、加工孔（已堵）
• 典型应用：自动化、机器人及其他需要多个独立流道的旋转系统
