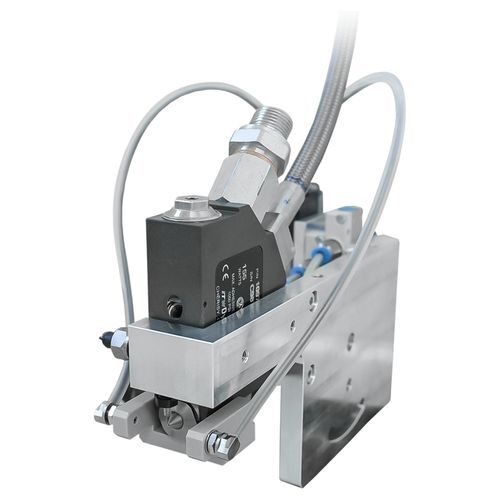

微射流喷射阀 FSV02 SINGLE

精准电动气动执行器油脂

应用
润滑脂喷射阀用于从最多120毫米的距离施加各种粘性介质。

描述
FSV02单一包括一个电磁阀，以及一个带有优化喷嘴和两个加热控制器的微模块。材料以完美的撕裂点或珠状排出。控制完全通过D+P计量系统进行。可用喷嘴尺寸：Ø 0.21–0.81 mm。

优点
2阀关闭技术能够以非常短的切换时间计量非常小的数量，紧凑的设计意味着即使在最狭窄的空间中，喷嘴也可以得到最佳使用。阀门防溅，并具有集成的材料过滤器，以确保永久清洁的材料排放。

• 低至高粘度介质的非接触应用
• 用于最小量计量的2阀关闭技术
• 紧凑设计
• 短切换时间
• 可用喷嘴尺寸：Ø 0.21–0.81 mm

技术数据

• 机械数据
  • 宽度 x 高度 x 深度：348 x 625 x 273 mm
  • 安装位置：任意，甚至倒置
  • 最大可泵送粘度：油和润滑脂 NLGI等级0–3
  • 每次喷射的应用量：1–20 cm³
  • 材料温度：最大120 °C
  • 切换频率：最大100 Hz
  • 介质入口压力：5–68 bar，取决于应用 – 取决于粘度
  • 订单距离：最大120 mm
  • 加热时间：约5分钟
  • 气动空气压力：6 bar，可选配压力增压组合
  • 控制空气线长度：最大100 mm
• 环境条件
  • 储存和运输温度：–40–70 °C
  • 工作温度：35–65 °C
  • 环境温度：–7–50 °C
  • 湿度：50–70 %
  • 材料：对于所有工作，材料必须达到正确的加工温度。当材料来自冷藏室时，请注意此温度，提供加热器以加热材料或提供冷却以冷却材料。
  • 其他：在封闭的房间内操作。防止阳光直射、灰尘和湿气。安装高度最大2000米。
  • EMC抗扰性：根据EN 61000-6-2:2001（工业区）
• 电气数据
  • 温度传感器：PT 100 / 2导体
  • 电源：240 V AC 50–60 Hz
  • 加热功率：240 V：155 W

特性 / 技术规格

• 产品：润滑脂喷射阀 FSV02 单一
• 品牌：D+P Technik Gmbh
• 型号：FSV02
• 商品编号：DP-D-007-000005
• 非接触应用
• 2阀关闭技术
• 紧凑设计
• 短切换时间
• 喷嘴尺寸：Ø 0.21–0.81 mm
• 每次喷射的应用量：1–20 cm³
• 材料温度：最大120 °C
• 切换频率：最大100 Hz
• 介质入口压力：5–68 bar
• 订单距离：最大120 mm
• 加热时间：约5分钟
• 气动空气压力：6 bar
• 控制空气线长度：最大100 mm
• 储存和运输温度：–40–70 °C
• 工作温度：35–65 °C
• 环境温度：–7–50 °C
• 湿度：50–70 %
• EMC抗扰性：EN 61000-6-2:2001
• 温度传感器：PT 100 / 2导体
• 电源：240 V AC 50–60 Hz
• 加热功率：240 V：155 W
