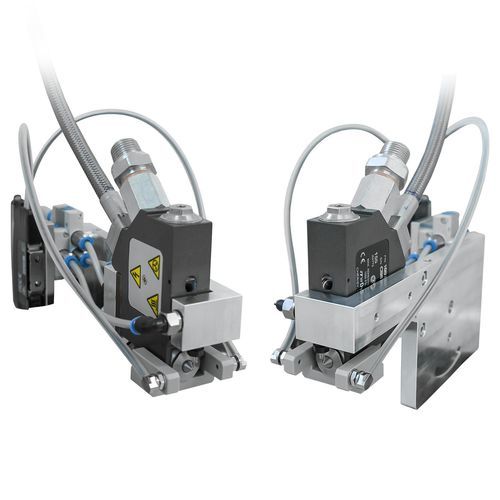

微射流喷射阀 FSV02 DOUBLE

精准电动气动执行器油脂

产品概述
DP-D-007-000006 FSV02 双重润滑阀 FSV 02

• 低至高粘度介质的非接触应用
• 用于最小量计量的2阀关闭技术
• 紧凑设计
• 切换时间短
• 可用喷嘴尺寸：Ø 0.21–0.81 mm

应用
润滑阀用于从最多120 mm的距离施加各种粘性介质。
描述
FSV02简单包括一个电磁阀，以及一个带有优化喷嘴和两个加热控制器的微模块。材料以完美的撕裂点或珠状排出。
控制完全通过D+P计量系统进行。
可用喷嘴尺寸：Ø 0.21–0.81 mm
优势
2阀关闭技术能够以非常短的切换时间计量非常小的量，紧凑的设计意味着即使在最狭窄的空间中也能最佳使用喷嘴。
阀门防溅，并具有集成的材料过滤器，以确保材料排放始终清洁。
技术数据
机械数据
宽 x 高 x 深
348 x 625 x 273 mm
安装位置
任意，甚至倒置
最大可泵送粘度
油和润滑脂 NLGI等级0–3
每次喷射的应用量
1–20 cm³
材料温度
最大120 °C
切换频率
最大100 Hz
介质入口压力
5–68 bar，取决于应用 – 取决于粘度
订单距离
最大120 mm
加热时间
约5分钟
气动空气压力
6 bar，可选配压力增压组合
控制空气线长度
最大100 mm
环境条件
储存和运输温度
–40–70 °C
工作温度
35–65 °C
环境温度
–7–50 °C
湿度
50–70 %
材料
对于所有工作，材料必须达到正确的加工温度。当材料来自冷藏室时，请注意此温度，提供加热器以加热材料或提供冷却以冷却材料。
其他
在封闭的房间内操作。防止阳光直射、灰尘和湿气。安装高度最大2000米海拔。
EMC抗扰性
根据EN 61000-6-2:2001（工业区）
电气数据
温度传感器
PT 100 / 2导体
电源
240 V AC 50–60 Hz
电力加热
240 V: 155 W

特性 / 技术规格

• 低至高粘度介质的非接触应用
• 用于最小量计量的2阀关闭技术
• 紧凑设计
• 切换时间短
• 可用喷嘴尺寸：Ø 0.21–0.81 mm
• 宽 x 高 x 深：348 x 625 x 273 mm
• 安装位置：任意，甚至倒置
• 最大可泵送粘度：油和润滑脂 NLGI等级0–3
• 每次喷射的应用量：1–20 cm³
• 材料温度：最大120 °C
• 切换频率：最大100 Hz
• 介质入口压力：5–68 bar
• 订单距离：最大120 mm
• 加热时间：约5分钟
• 气动空气压力：6 bar，可选配压力增压组合
• 控制空气线长度：最大100 mm
• 储存和运输温度：–40–70 °C
• 工作温度：35–65 °C
• 环境温度：–7–50 °C
• 湿度：50–70 %
• EMC抗扰性：根据EN 61000-6-2:2001（工业区）
• 温度传感器：PT 100 / 2导体
• 电源：240 V AC 50–60 Hz
• 电力加热：240 V: 155 W
