直流电机 RS-3657CS series

电刷

产品概述 RS-3657CS

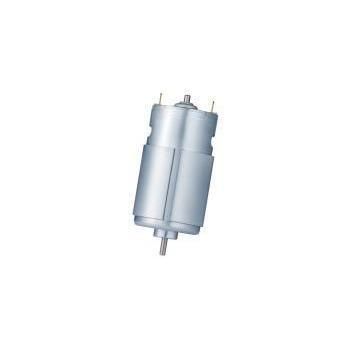

RS-3657CS 为 36 mm 级别、有刷直流电机，机身长度 57 mm。该 HVDC 系列支持 100V–240V 直流（整流后）直接驱动，常用于专业吹风机、家用缝纫机、手持搅拌机及类似小家电。不同型号性能差异，最高可达 18,200 rpm，输出功率可达约 34 W。

采购与设计要点

• 产品类别：有刷直流电机
• 电机系列：Brushed DC Motor
• 品牌 / 生产商：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：专业吹风机、多功能缝纫机、手持搅拌棒、吸尘器等

规格概要

• 直径：36 mm
• 机身长度：57 mm
• 电压：100V–240V（HVDC，型号相关）
• 转速：最高可达 18,200 rpm（型号相关）
• 输出功率：最高可达 34 W（型号相关）

定制与采购说明
KWC Motor 提供 OEM/ODM 定制，包括绕组（电压）、转速、转矩、轴规格、线缆/连接器、齿轮箱集成及 EMC/噪声目标。轴径 3.175 mm，机身长 57.0 mm。绕组参数可按当地市电标准（110V/220V/230V）调整。报价需确认用途、规格、数量与定制要求后给出。

核心应用与解决方案

• 专业吹风机与热风工具：如 RS-3657CS-10180 型号最高 18,200 rpm、约 30 W；加长机身有助于平衡转矩并降低手柄振动。
• 缝纫机与厨房家电：HVDC 型具有较高起动转矩，57 mm 转子可应对更高负载，如厚布缝纫或高粘度物料搅拌。

技术规格（数据表摘要）
数据来源：KWC RS-3657CS 规格书。本系列为高压直流电机，选型时请注意爬电距离与绝缘等级。

型号表
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Speed at Max Efficiency | Output Power | Stall Torque
RS-3657CS-1583 | 100V – 120V | 100V | 14,500 rpm | 11,730 rpm | 21.08 W | 1,125 g·cm
RS-36570S-13100 | 100V – 120V | 120V | 16,200 rpm | 13,590 rpm | 24.02 W | 1,519 g·cm
RS-3657CS-06450 | 220V – 240V | 220V | 5,830 rpm | 4,985 rpm | 8.6 W | 1,156 g·cm
RS-3657CS-10180 | 100V – 230V | 230V | 18,200 rpm | 15,640 rpm | 18.43 W | 1,335 g·cm

注意事项
本系列为直流电机，必须使用整流桥将交流电转换为直流电后驱动；直接接入交流电会损坏电机。高压型号通常使用碳刷，寿命约 200–500 小时，视负载与使用频率而定。

工厂与品质 / 定制能力

• 源厂能力：具备有刷电机自动化生产线及高压绝缘处理与测试设备。
• 产能与交期：适配大批量家电订单。
• 可定制项：电压适配、结构定制（花键轴或配齿轮）、加装火花消除器与电容以满足 EMC 与安规测试。
• 品质测试：100% 高压耐压测试，符合 ROHS/REACH 要求。
