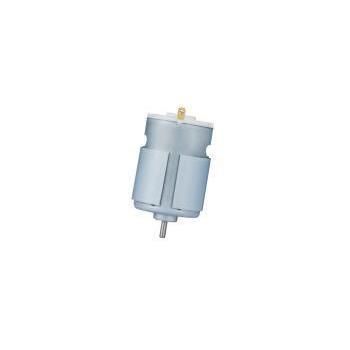

直流电机 RS-3650CS series

电刷用于吹风机用于缝纫机

产品概述
RS-3650CS 为 36 mm 级别的有刷直流电机（HVDC），适用于小型家电和个人护理设备。配合整流桥后支持 100–240V 市电直流输入，可实现紧凑的高压直流设计。该系列最高可达 18,000 rpm，最大输出可达 34 W，体积约 Ø36 mm × 50 mm，具备较高的起动转矩。

面向工程采购的要点

• 产品类别：有刷直流电机
• 电机系列：36 mm 高压有刷直流电机
• 品牌 / 厂家：KWC Motor，Dongguan KWC Machinery Co., Ltd.
• 典型应用：吹风机、家用缝纫机、手持吸尘器、手持搅拌机等小型家电

规格要点

• 直径：Ø36 mm
• 电压：100V–240V（系列支持定制为 100V–120V / 100V–220V / 100V–240V）
• 转速：最高 18,000 rpm（视型号而定）
• 输出功率：最高 34 W（视型号而定）

定制与采购注意事项
KWC Motor 支持 OEM/ODM 定制电气与机械参数。价格与交期在确认应用、规格、数量及定制细节后提供。

• 电压、转速和扭矩可按目标电网标准（110V / 120V / 220V / 230V）定制。
• 轴选项：滚花轴、定制轴径或集成齿轮组件。
• 提供线缆/连接器选项，支持齿轮箱集成与控制接口定制。
• EMC/噪声抑制：可选火花消除器、电容等措施以满足 EMC 与安全要求。
• 机械说明：轴径 3.175 mm（典型），机身长约 50 mm，绕组参数可按电网标准调整。

核心应用与解决方案
吹风机与个人护理
为家用吹风机与热风梳设计。示例 RS-3650CS-12120 可达 18,000 rpm、34 W，在配合整流后能在 HV 方案中实现强劲风量。

缝纫机与厨房电器
广泛用于家用缝纫机、手持搅拌机与吸尘器。高压型号提供较高起动扭矩与快速动态响应，适用于需瞬时大功率的设备。

技术规格（规格书摘要）
型号 | 工作电压范围 | 额定电压 | 空载转速 | 最大效率转速 | 输出功率 | 堵转扭矩
RS-3650CS-09220 | 100V – 120V | 110V | 8,200 rpm | 6,460 rpm | 6.63 W | 471 g·cm
RS-3650CS-12120 | 100V – 120V | 120V | 18,000 rpm | 15,270 rpm | 34.20 W | 1,440 g·cm
RS-3650CS-08250 | 100V – 220V | 220V | 15,000 rpm | 12,800 rpm | 24.00 W | 1,250 g·cm
RS-3650CS-06450 | 100V – 240V | 230V | 8,500 rpm | 6,700 rpm | 9.30 W | 638 g·cm

特征 / 技术规格

• 产品型号：RS-3650CS 系列
• 产品类型：36 mm 高压有刷直流电机 (HVDC)
• 支持电压范围：100V–240V（可按 110V/120V/220V/230V 定制绕组）
• 典型机身尺寸：直径约 36 mm，机身长约 50 mm，轴径 3.175 mm
• 典型输出范围：约 6.63 W 至 34.20 W（型号相关）
• 典型空载转速范围：约 8,200 rpm 至 18,000 rpm
• 堵转扭矩范围：约 471 g·cm 至 1,440 g·cm
• 可选项：滚花轴或齿轮、火花消除器与电容以提升 EMC 性能、按各国市电标准定制绕组
• 工厂与品质：源头工厂具备自动化有刷电机生产线及高压绝缘处理与测试设备
• 品质保证：100% 高压绝缘耐压测试 (Hi-Pot)，符合 RoHS/REACH 要求
• 采购常见问题：此系列需通过整流桥使用，直接接入 AC 会损坏电机；外形与 540/550 相近，可视为 540 高压版本；刷子寿命约 200–500 小时，视负载与使用情况而定。
