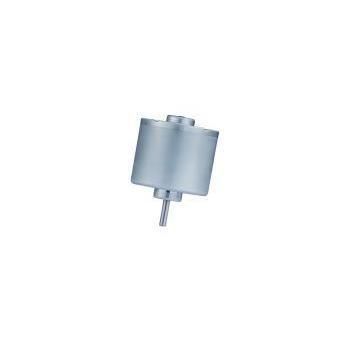

无刷电机 RB-3630-68 series

BLDC6V12V

产品概述
RB-3630-68采用36 mm外转子设计，配合30 mm机身，适用于需要低速平顺运行与紧凑体积的驱动场景。典型应用包括电动窗帘、ATM出钞模块、自动贩卖机和电动阀门。机身延长带来更高的转动惯量与最大扭矩可达170.8 g·cm。

核心应用与采购要点

• 产品类别：直流无刷电机（BLDC）
• 电机系列：外转子 BLDC
• 品牌 / 生产商：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：电动窗帘、ATM、自动贩卖机、阀门

规格要点

• 直径：36 mm
• 扭矩：最高可达 170.8 g·cm

定制与采购说明
KWC Motor 支持 OEM/ODM 定制：电压、转速、扭矩、轴型、线缆/连接器、齿轮箱集成、编码器以及 EMC/噪声目标。价格与交期在确认应用、规格与数量后提供。

目标应用与解决方案
基于 36 mm 外转子 与 30 mm 延长机身，RB-3630-68 在最大效率点可提供高惯性与高扭矩（最高 170.8 g·cm），适用场景包括：

• 智能家居与安防：电动窗帘、电动门/窗、灯光控制器、门禁系统 —— 低速平顺、噪声及抖动小。
• 金融与商业自动化：ATM出钞模块、自动贩卖机、电动阀门 —— 窄型高扭矩设计，适合精确机械传动。

技术规格
* 数据来源：KWC RB-3630-68 规格书。支持对电压、转速和轴长的深度定制。

规格表
型号 | 工作电压范围 | 额定电压 | 空载转速 | 最大效率转速 | 最大效率扭矩 | 输出（最大效率）
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

定制说明
可按项目需求调整轴长与轴形、安装孔位，支持齿轮/蜗杆/编码器/导线端子预装，以及 EMC 对策。样品与量产的交期和报价视确认的规格及订单量而定。

采购常见问题

• MOQ：订购灵活。样品可1–5件；试生产通常支持100–500件；批量生产建议从1,000件起。
• 图纸 / 规格书：可提供 PDF 规格书和外形图。
• 包装：工业用吸塑托盘 + 加固外箱；支持出口托盘化包装。

特性 / 技术规格汇总

• 型号系列：RB-3630-68
• 电机类型：36 mm 外转子 直流无刷电机（BLDC）
• 直径：36 mm
• 机身长度：30 mm
• 最大效率扭矩：最高 170.8 g·cm（依型号而异）
• 额定电压范围：覆盖 5.8V 至 26.0V（视型号而定）
• 典型空载转速：约 2950 rpm 至 11900 rpm（依型号而异）
• 最大效率输出功率：2.42 W 至 15.9 W（依型号而异）
• 适用场景：电动窗帘、ATM出钞模块、自动贩卖机、电动阀、灯光控制等
• 可定制项：轴长/轴形（D轴/螺纹）、安装孔位、齿轮/编码器/导线端子预装、EMC 对策等
• 品质：100% 噪声与电流测试；符合 RoHS/REACH 要求
