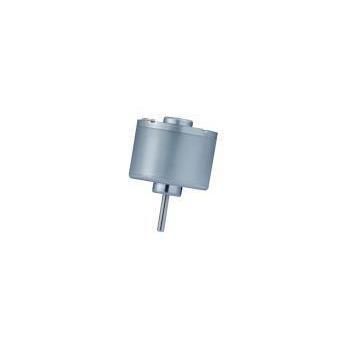

无刷电机 RB-3626-68 series

直流BLDC12V

产品概述
RB-3626-68 是一款外转子（Outer Rotor）直流无刷电机（BLDC），针对体积受限且要求高扭矩密度与低振动的场合设计。外径标称36 mm，扁平机身长度约26 mm；最大效率点扭矩视型号可达170.8 g·cm。

工程采购要点

• 产品类别：直流无刷电机（BLDC）
• 型号系列：外转子 RB-3626-68
• 品牌 / 制造商： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 典型应用：ATM、自动售货机、办公设备、泵类、个人护理设备

规格要点

• 外径：36 mm
• 机身长度：26 mm
• 扭矩（最大效率点）：最高可达170.8 g·cm（型号相关）

目标应用与解决方案
外转子结构与扁平外形使 RB-3626-68 在相同口径下相比内转子电机具有更高的转动惯量和扭矩密度，可在紧凑安装空间内实现平稳、低噪驱动。典型集成场景：

• 金融与办公自动化：ATM、自动售货机、打印设备、投影机 — 精确驱动，节省安装深度。
• 医疗与个人护理：微型泵、电动阀、按摩器、电动剃须刀 — 降低振动与运行噪声。

技术规格（型号与性能）
Model | 工作电压范围 | 额定电压 | 空载转速 | 最大效率转速 | 最大效率扭矩 | 输出（最大效率）
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

定制与集成建议

• 支持OEM/ODM：电压范围、转速/扭矩调校、轴型（D轴、螺纹轴）、轴长与安装孔位定制。
• 可选预装：齿轮、蜗轮、编码器、定制导线与接插件。
• 可按项目要求提供EMC/噪声对策、编码器或控制板集成。

对比（部分关键项）
对比项 | KWC RB-3626-68（外转子） | 常规36mm内转子电机
扭矩平稳性 | 优（高转动惯量） | 普通
扭矩输出 | 强（Max 170.8 g·cm） | 受转子结构限制
电磁干扰（EMI） | 低（无火花） | 有刷类可能干扰较高
机身长度 | 26 mm（扁平） | 通常更长

采购与制造要点

• MOQ 与取样：起订灵活；样品1–5pcs可行；小批试产通常100–500pcs；量产建议自约1000pcs起。
• 包装：工业吸塑盘（Blister Tray）+ 加固外箱；可按出口要求托盘打包。
• 品质与检测：出厂100%检验（含噪音与电流测试）；符合 RoHS/REACH。样品交期通常7–14天。

caractéristiques / spécifications techniques

• 型号系列：RB-3626-68
• 结构：外转子（Outer Rotor）
• 外径：36 mm
• 机身长度：約26 mm（扁平）
• 最大效率扭矩：视型号约136.9～170.8 g·cm
• 工作电压范围：8.0V～26.0V（依型号差异）
• 最大效率输出功率：约2.69 W～15.9 W（依型号差异）
• 空载转速示例：約2,800～11,900 rpm（依型号差异）
• 可定制范围：电压、转速、扭矩、轴长/轴型、安装孔位、齿轮/编码器预装、EMC对策等
