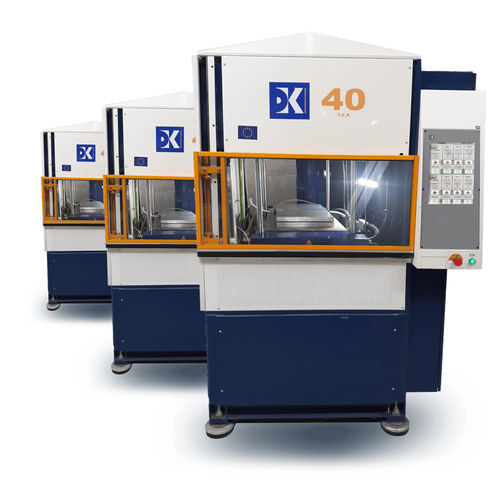

电动液压机 TCE series

压缩热固性模塑用于合成材料

概述 TCE 系列热压成型机为节能与工业应用而设计，提供可控的压力与温度循环，适用于复合材料零件开发、原型制作及批量生产。该系列集成了先进的调控、数据采集与远程维护功能。

系列与范围 TCE 系列：力范围 50–2000 kN。型号覆盖实验室研发至高产能生产线。

主要特点

• 通过变频器实现精确压力调节，在低压区同样精确
• 加热与冷却板，选配最高可达 450°C
• 高性能温控：
  • 加热上升速率最高 40°C/分钟
  • 冷却（风冷与水冷）速率最高 50°C/分钟

运行优势

• 电能消耗可降低至 70%
• 低噪声，适用于生产环境
• 支持数据采集与安全远程维护

设计与功能

• 高负荷加热筒优化加热板温控
• 各加热区独立控制
• 风冷与水冷可控冷却
• 带在线帮助的直观编程界面
• 通过 USB 或以太网将数据导出至 Excel；HMI 显示曲线
• 可编程步骤：时间、压力、温度
• 多语言 HMI 触摸屏

可选项

• 冷热区双间隔压机
• 物料传输油缸
• 真空系统
• RTM 注入单元
• 吸料斗
• 模具装载台
• 安全远程维护
• 用于外部 Excel 分析的数据采集
• 材料预热用红外炉
• 整合至生产监控系统

型号 — 技术表 类型 | 力量 | 托盘尺寸 | 温度范围 | 温控 / 冷却模式
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | 标准：最高 250°C；选配：最高 450°C | 加热上升速率最高 40°C/分钟；冷却速率最高 50°C/分钟
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | 标准：最高 250°C；选配：最高 450°C | 加热上升速率最高 40°C/分钟；冷却速率最高 50°C/分钟
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | 标准：最高 250°C；选配：最高 450°C | 加热上升速率最高 40°C/分钟；冷却速率最高 50°C/分钟
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | 标准：最高 250°C；选配：最高 450°C | 加热上升速率最高 40°C/分钟；冷却速率最高 50°C/分钟
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | 标准：最高 250°C；选配：最高 450°C | 加热上升速率最高 40°C/分钟；冷却速率最高 50°C/分钟

技术规格

• 系列名称：TCE series
• 力范围：50–2000 kN
• 代表型号：TCE 20、40、60、80、100 及 GP 型
• 托盘尺寸（示例）：300×300 mm、400×400 mm、500×500 mm、700×700 mm、900×900 mm
• 温度范围：标准最高 250°C，选配最高 450°C
• 温控：加热上升速率最高 40°C/分钟；冷却（风冷 & 水冷）最高 50°C/分钟
• 加热板：高负荷加热筒温控，分区独立控制
• 压力调节：变频器控制，低压亦具高精度
• 冷却模式：风冷与水冷可控
• 数据采集：可通过 USB 或以太网导出至 Excel；HMI 显示曲线
• 控制：多语言触摸屏 HMI，直观编程并带在线帮助
• 可选项：真空、RTM 注射、传料缸、上料台、红外预热炉、安全远程维护、生产监控集成
• 能源效率：电耗可降低至 70%
