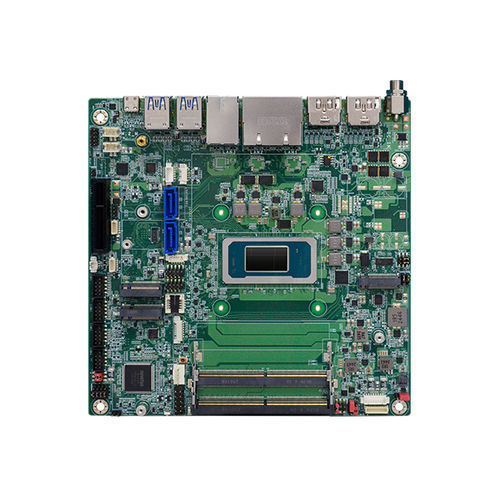

Mini-ITX主板 PTH171/PTH173

嵌入式Intel® Core™ UltraIntel®

PTH171/PTH173是DFI的Mini-ITX工业主板，支持下一代Intel® Core Ultra处理器（TDP最高25W），适用于需要多显示器、丰富I/O和灵活扩展的嵌入式、边缘和工业应用。

主要亮点

• 外形尺寸：Mini-ITX。
• CPU：下一代Intel® Core Ultra（TDP最高25W）。
• 内存：2 x DDR5 6400/7200 MHz，最高支持128 GB。
• 四路独立显示：1 x DP++、1 x HDMI 2.0、1 x USB Type-C、1 x M.2 A（M2A-Display扩展端口，支持eDP/LVDS/HDMI/DVI/VGA/DP）。
• 多重扩展：1 x PCIe Gen5 x4、1 x M.2 M key（NVMe）、1 x M.2 B key（用于4G/5G）并带SIM槽、1 x M.2 E key（WiFi/BT）、1 x M.2 A key（显示/USB扩展）。
• 丰富I/O：最多3 x Intel 2.5GbE、2 x COM、4 x USB 3.2 Gen2 Type-A、1 x USB Type-C（DP alt / USB3 Gen2 / PD 15W）、5 x USB 2.0引脚、2 x SATA 3.0、L/R音频并支持3W扬声器。
• 带外管理：支持EXT-OOB（Full）；可选内部RJ45、CNVi、Intel vPro。
• 状态：初步。

技术规格

• 型号系列：PTH171 / PTH173。
• 外形尺寸：Mini-ITX。
• 处理器支持：下一代Intel® Core Ultra处理器（TDP最高25W）。
• 内存：2 x DDR5 插槽，支持6400/7200 MHz，总计最高128 GB。
• 图形 / 显示输出：1 x DisplayPort++（DP++）、1 x HDMI 2.0、1 x USB Type-C（支持DisplayPort Alt Mode）、1 x M.2 A-key（M2A-Display扩展端口，支持eDP/LVDS/HDMI/DVI/VGA/DP）。
• 扩展插槽：1 x PCIe Gen5 x4。
• M.2连接：1 x M.2 M key（NVMe）、1 x M.2 B key（蜂窝 4G/5G）并带SIM槽、1 x M.2 E key（WiFi/BT）、1 x M.2 A key（显示 / USB扩展）。
• 存储：2 x SATA 3.0 端口；通过 M.2 M key 支持 NVMe。
• 网络：最多3 x Intel 2.5GbE LAN端口；EXT-OOB 可选内部 RJ45。
• 串行 / 外围 I/O：2 x COM 端口、4 x USB 3.2 Gen2 Type-A、1 x USB Type-C（DP alt / USB3 Gen2 / PD 15W）、5 x USB 2.0 引脚。
• 音频：L/R，支持3W扬声器。
• 管理 / OOB：支持 EXT-OOB（Full）；可根据需要支持 CNVi 与 Intel vPro。
• 其他：用于蜂窝模块的 SIM 卡槽。
• 原产国：台湾。
