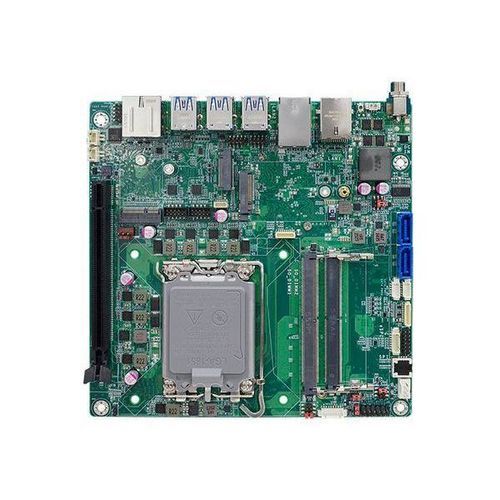

Mini-ITX主板 ARS101/ARS103 series

Intel® Core™ UltraIntel®DDR5 SDRAM

ARS101 与 ARS103 是 DFI 面向 Intel Arrow Lake S / Intel® Core™ Ultra 处理器设计的 Mini-ITX 工业主板，具有高 I/O 密度、多种扩展选项，并支持最多四路独立显示。适用于需要宽工作温度范围和长期 CPU 生命周期支持的嵌入式、物联网和工业应用。

主要特点

• 处理器支持：Intel Arrow Lake S / Intel® Core™ Ultra LGA 1851 插座，最高 65W TDP。
• 芯片组变体：Intel® W880、Q870 或 H810（型号功能有所不同；W880 支持 ECC）。
• 内存：2x 262 针 DDR5 SODIMM，最多 96GB；根据处理器支持 DDR5 5600/6400MHz。
• 显示：通过 1x DP++ (DP++ 1.2)、1x HDMI 1.4b、1x USB Type-C（DP alt）、1x eDP 实现四路独立输出；可选 M.2 A-key 显示扩展（eDP/LVDS/HDMI/DVI/VGA/DP）。
• 扩展：1x PCIe Gen5 x16（部分变体支持通道切换），多 M.2 插槽（M Key 2280、B Key 2242/3042/3052、E Key 2230、A Key 3030 等，视 SKU 而定）。
• 存储与 RAID：1x M.2 2280 M Key（PCIe Gen4 x4 或 SATA），2x SATA 3.0 接口，适当配置可支持 RAID 0/1/5/10。
• I/O：最多 2x Intel 2.5GbE，丰富 USB（部分 SKU 可达 6x USB 3.2 Gen2 Type-A 或 5x + 1x USB Type-C Gen2x2），2x RS-232/422/485，前置音频头，3W 扬声器接口，1x 8-bit DIO。
• 安全与管理：Nuvoton TPM 2.0；可选 EXT-OOB（Full），支持 SKU 可选 CNVi / vPro。
• 工作范围与认证：工作温度 -5°C 到 65°C；存储温度 -40°C 到 85°C。认证：CE、FCC Class B、RoHS、UKCA。

型号 / 订购示例

• ARS101-W880 — 零件号 770-ARS1011-000G：后端 I/O：1x DP、1x HDMI、2x LAN、5x USB 3.2 Gen2、1x USB Type-C；内部 I/O：eDP、M.2 M/B/E/A、4x USB2.0、TPM；DC 插孔；工作 -5 至 65°C。
• ARS101-Q870 — 零件号 770-ARS1011-100G：后端 I/O：1x DP、1x HDMI、2x LAN、6x USB 3.2 Gen2；内部 I/O：eDP、M.2 M/B/E/A、4x USB2.0、TPM；DC 插孔；工作 -5 至 65°C。
• ARS101-H810 — 零件号 770-ARS1011-200G：后端 I/O：1x DP、1x HDMI、2x LAN、混合 USB（Gen1/Gen2）；内部 I/O：eDP、M.2 M/B/E/A、TPM；DC 插孔；工作 -5 至 65°C。

技术规格

• 外形尺寸：Mini-ITX 170mm x 170mm。
• 处理器：Intel® Core™ Ultra (Arrow Lake S) LGA 1851；典型支持最高 65W TDP。
• 芯片组：Intel® W880 / Q870 / H810（功能随变体不同）。
• BIOS：AMI SPI 256Mbit。
• 内存：2x 262-pin DDR5 SODIMM，最多 96GB；W880 支持 ECC；根据 CPU 提供 DDR5 5600/6400MHz。
• 图形：Intel® UHD Graphics 700 系列 — OpenGL 4.5、DirectX 12、OpenCL 2.1；支持常见编码/解码硬件加速。
• 显示输出与分辨率：HDMI 可达 4096x2160@30Hz；DP++ 可达 4096x2304@60Hz；USB Type-C 可达 4096x2304@60Hz；eDP 可达 4096x2160@60Hz。
• PCIe：1x PCIe Gen5 x16（W880/Q870 支持通道切换；H810 固定 x16）。
• M.2 插槽：M.2 2280 M Key（PCIe Gen4 x4 或 SATA）、M.2 B Key 2242/3042/3052、M.2 E Key 2230、M.2 A Key 3030（视 SKU 而定）。
• 存储：2x SATA 3.0 (6Gb/s) 与 2x SATA 电源；适当配置支持 RAID 0/1/5/10。
• 音频：Realtek ALC888 编解码器；前置音频头；3W L/R 扬声器接口。
• 以太网：最多 2x Intel® I226 2.5GbE（视型号而定）。
• USB 与串口：后置 USB 最多 6x USB 3.2 Gen2（或部分 SKU 为 5x + 1x Type-C Gen2x2）；内部 USB2.0 头；2x RS-232/422/485。
• DIO / SMBus / Watchdog：1x 8-bit DIO；1x SMBus；可编程看门狗 1–255 秒。
• 安全：Nuvoton TPM 2.0；支持 SKU 可选管理功能（EXT-OOB、CNVi、vPro）。
• 电源：ARS101 — 单一 12V ±5% DC 输入插孔；ARS103 — 宽 12~28V 输入；连接器样式可按需提供。
• RTC 电池：CR2032 扣式电池。
• 操作系统支持：Windows 10/11 IoT Enterprise LTSC (64-bit)、Ubuntu 24.04。
• 环境：工作温度 -5°C 至 65°C；存储温度 -40°C 至 85°C；湿度 5%–90% RH。
• 尺寸与机械：Mini-ITX 170 x 170 mm；板高视配置而定。
• 认证：CE、FCC Class B、RoHS、UKCA。
• 原产国：Taiwan。
