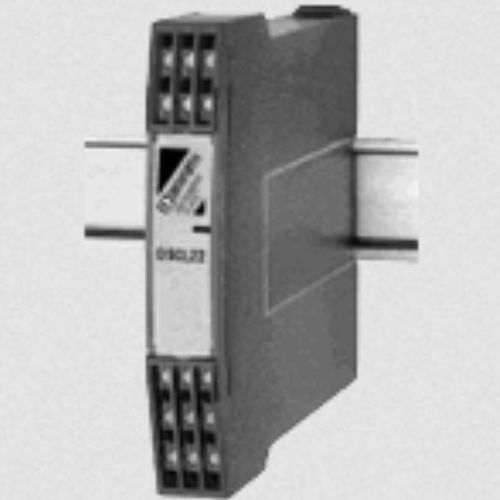

模拟信号调节器 DSCL22-11

绝缘回路供电DIN导轨

每个 DSCL22 回路供电隔离器可提供 1、2 或 3 个通道的模拟信号保护，其输入与输出电气隔离，可保护 0-20mA （或 4-20mA）范围内的任何直流过程信号。DSCL22 采用被动工作方式，从传输信号中获取电源。 输入信号由专有的直流斩波电路斩波，通过变压器耦合实现隔离，采用专有技术抑制共模尖峰或浪涌的传输，并将变压器次级的输出信号重建为原始输入信号。 如果需要一个输入到两个隔离输出，可将多通道设备配置为分流器（见图 2）。 特点 无需电源，信号由 0-20mA （或 4-20mA ）输入供电 简化接线，快速安装 可安装在 DIN 导轨或面板上 窄 DIN 包装，一个 19" 机架空间最多可安装 27 台设备 无需重新校准或维护 高达 4000Vrms 的变压器隔离 防止接地回路问题 防止干扰电压和电流的传输 全量程高精度 符合 CE 标准
