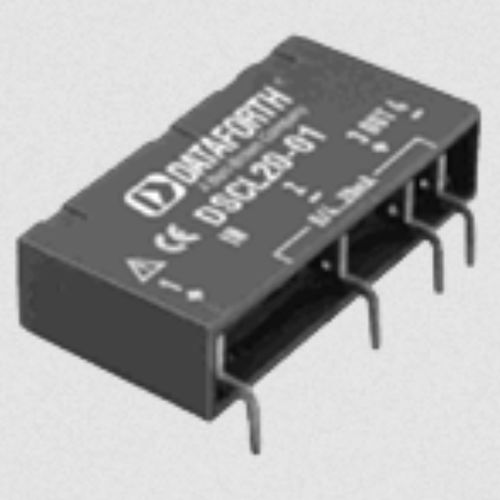

信号隔离器 DSCL20-01

直流回路供电

每个 DSCL20 回路供电隔离器都能提供单通道模拟信号保护，将 0-20mA （或 4-20mA）范围内的任何直流过程信号的输入与输出电气隔离。DSCL20 回路供电隔离器无源工作，从传输信号中获取电源。 DSCL20 回路供电隔离器通过专有的直流斩波电路对输入信号进行斩波，通过变压器耦合实现隔离，采用专有技术抑制共模尖峰或浪涌的传输，并将变压器次级的输出信号重建为原始输入信号。 DSCL20 环路供电隔离器可提供插座。 每个 DSCL20 回路供电隔离器都能提供单通道模拟信号保护，将 0-20mA （或 4-20mA）范围内的任何直流过程信号的输入与输出电气隔离。DSCL20 采用被动工作方式，从传输信号中获取电源。 输入信号由专有的直流斩波电路斩波，通过变压器耦合实现隔离，采用专有技术抑制共模尖峰或浪涌的传输，并将变压器次级的输出信号重建为原始输入信号。 特点 简化接线，易于安装插入式配件 小型 OEM 模块化封装，非常适合 PCB 安装 用于垂直或水平安装的 I/O 封装 500Vrms 变压器隔离 防止接地回路问题 防止干扰电压和电流的传输 全量程高精度 符合 CE 标准
