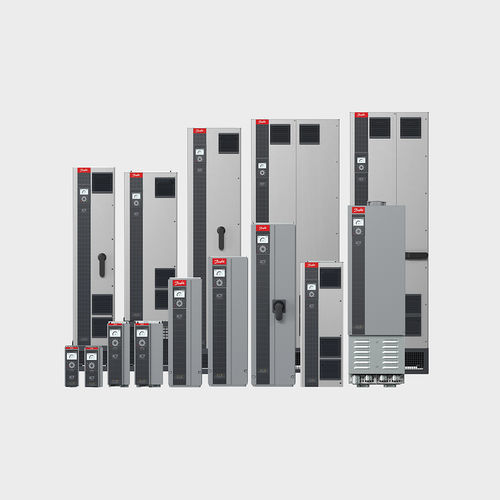

感应变速驱动器 iC7-HVACR

永磁落地墙面

概述
无论您的系统需求如何，iC7-HVACR 均可满足。iC7-HVACR 是面向 HVAC 应用的下一代可变频驱动器（VFD），旨在为商业 HVACR 系统提供可靠的性能和高能效控制。模块化控制平台支持功能灵活扩展并简化现有系统升级。

ULH 版本
iC7-HVACR 的 ULH 版本为超低谐波 HVAC 驱动器，在谐波抑制方面设立了新基准，确保更清洁的电能并延长设备寿命。

供电电压与功率范围
标准驱动器：3 x 380-480 V AC — 1.1 – 710 kW
超低谐波（ULH）驱动器：3 x 380-480 V AC — 22 – 160 kW

主要特性

• 超紧凑设计节省空间并降低节能 HVAC 系统的冷却需求
• 基于硬件的网络安全，板载加密芯片实现数据传输加密并防止未经授权访问
• 面向 HVACR 的专用智能化，配备额外传感器、分析和连接选项
• 内置 EMC 滤波器，满足 EMC 类别 C1、C2 和 C3 要求
• ULH 版本提供谐波抑制，THDi 非常低（< 3–5 %），保护设备免受过热和故障
• 集成双以太网或 RS-485 端口；支持 BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTU
• 标配 Safe Torque-Off（STO），可达 SIL3 / Performance Level e (PLe)
• 大量集成传感器及校准功能以提升控制精度
• 集成基于状态的监测（CBM），实现预测性维护并最大化正常运行时间
• 采用背通道冷却实现高效热管理，可移除电气室高达 90% 的热损失
• 兼容感应（IM）和永磁（PM）电机
• 支持虚拟模型以模拟驱动器或功率变换器环境，加快开发并降低风险

应用与安装
适用于壁挂、柜内或独立安装。作为商业建筑节能 HVAC 系统的核心部件，适合对电能质量或谐波有严格要求的场合。

文档与资源
提供的技术文档包括面向 iC7-HVACR 系列的产品说明、选型指南、ULH 说明和设计指南；提供软件工具和配置器以便配置与订购产品变体。

技术参数

• 产品系列：iC7-HVACR（包括 ULH 超低谐波版本）
• 供电电压：3 x 380–480 V AC
• 功率范围（标准）：1.1 – 710 kW
• 功率范围（ULH）：22 – 160 kW
• 谐波抑制（ULH）：THDi 典型 < 3–5 %
• EMC：内置滤波器，适用于 C1、C2 和 C3 类别
• 安全：Safe Torque-Off（STO）最高可达 SIL3 / PLe
• 连接性：集成双以太网或 RS-485；支持 BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTU
• 冷却：背通道冷却，可移除电气室高达 90% 的热损失
• 安全：基于硬件的网络安全，配备加密芯片以实现数据传输加密
• 传感器：多种集成传感器及校准以提高控制精度
• 监测：集成状态基准监测（CBM）
• 安装类型：壁挂、柜内、独立
• 工业物联网：通过行业标准接口支持连接和安全运行
